Nachbau und Benutzung auf eigene Gefahr!
Alle Angaben sind ohne Gewähr von Richtigkeit und Vollständigkeit.
Video
Frontplatte
Auf der Vorderseite die Aussparungen für die Kamera. Auf der Rückseite die Einfräsung für den Deckel.
Bodenplatte

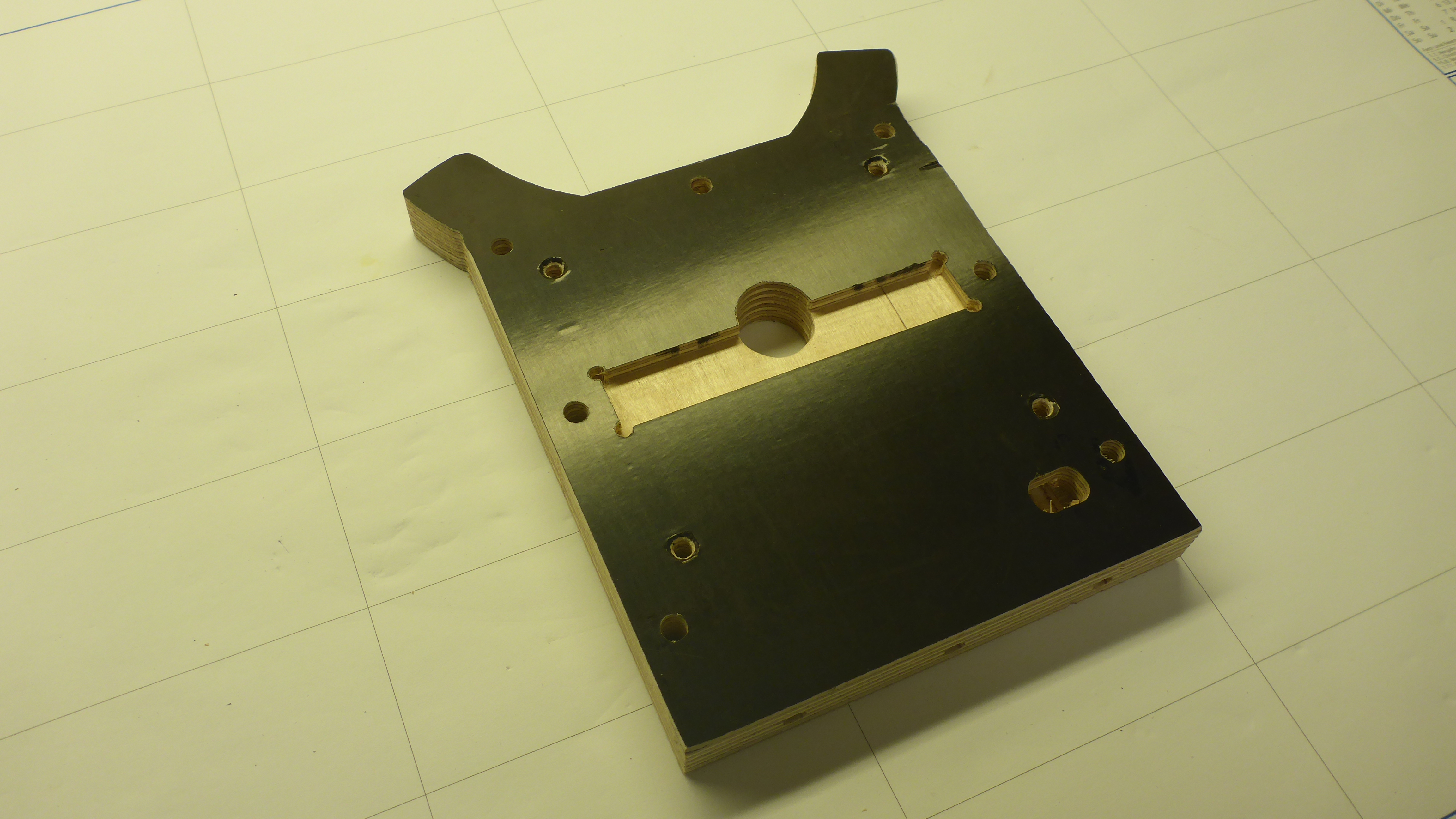

In der Mitte der Bodenplatte die Nut für die Mittelplatte. Das Loch ist für das Rohr das den Deckel sichern soll. Die hintere Form ist so gewählt damit sich das Kameragehäuse an einem Rundstab oder Baum abstützen kann.
Seitenplatten

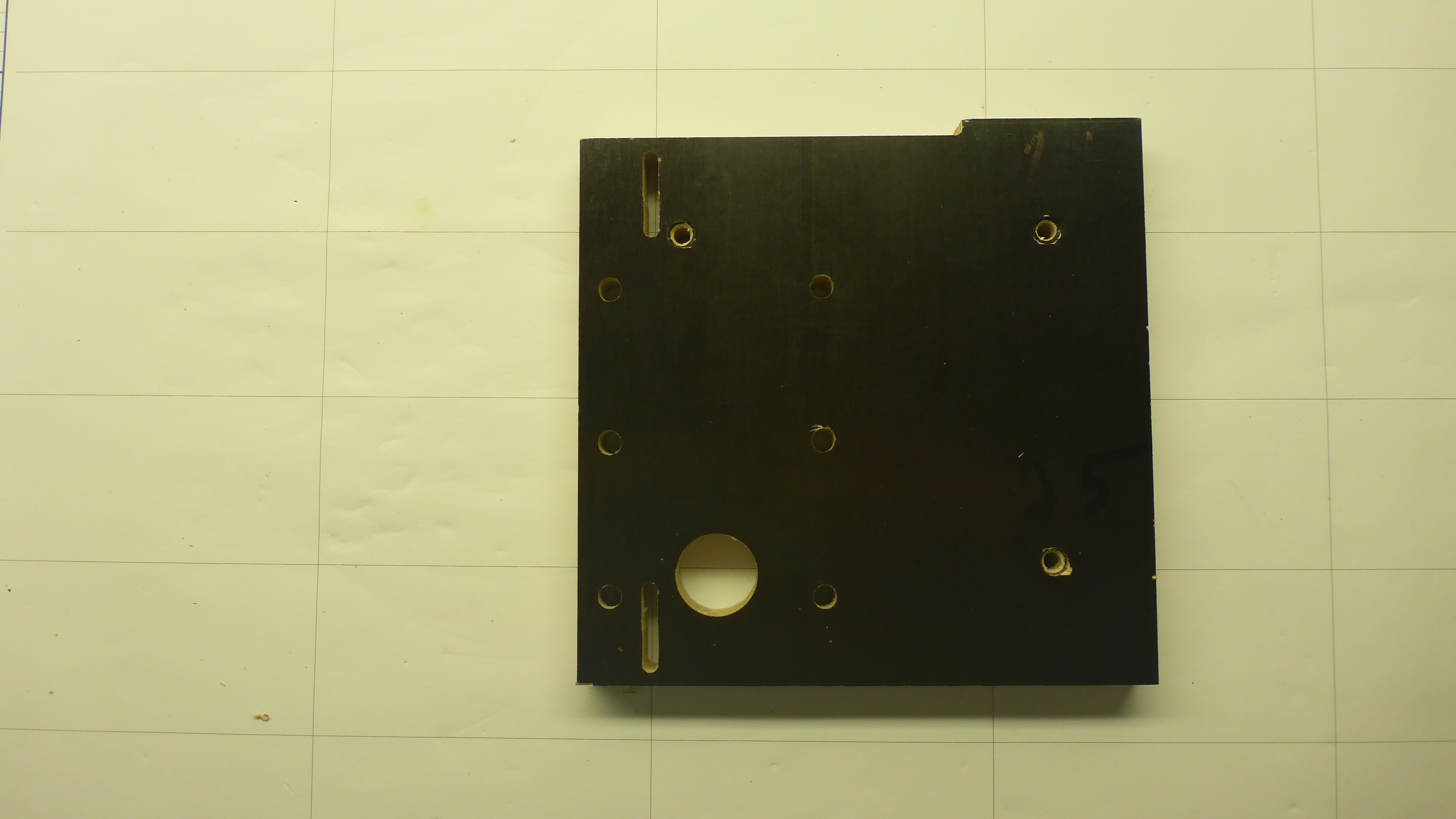

Die Seitenplatten mit den Nuten für die Befestigungsgurte und dem Loch für die Kette. Die Erhöhung auf der Oberkante ist die Führung für das Dach.
Mittelplatte
Die Mittelplatte mit der Nut für den Sicherungsstab.
Rückplatte
Die Rückplatte mit der Aussparung für den Deckel.
Deckel
Auf dem linken Bild ist die Nut für den Deckel zu sehen. Auf dem nächstem Bild das Loch für die Sicherungsstange und der Vertiefung für die Scheibe die auf der und der aufgeschweißen Scheibe.
Dach

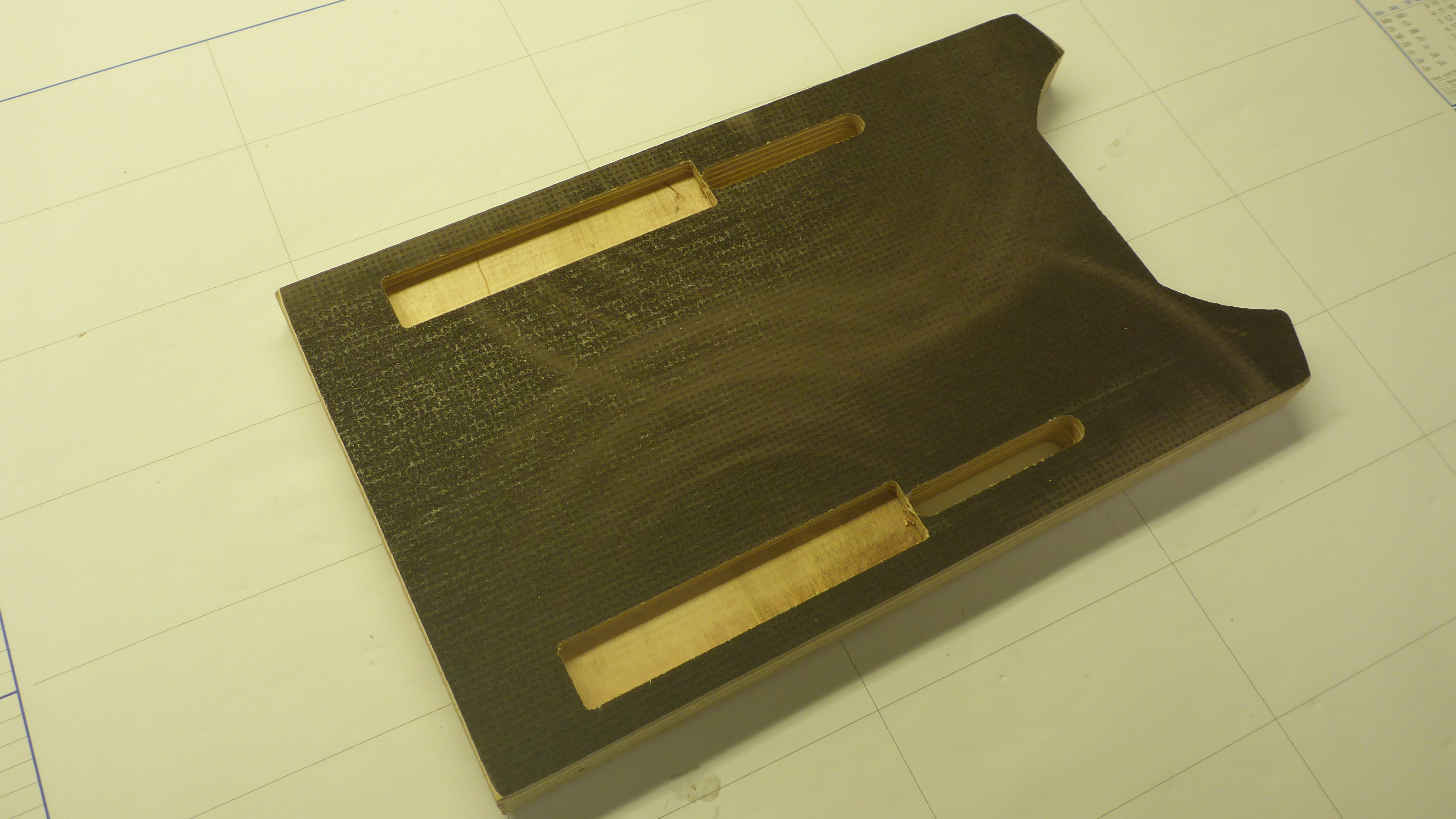

Die eckigen Ausfräsungen sind die Führungen in den Seitenteilen. Die Langlöcher sind zum fixieren des Daches. Langlöcher um den Anstellwinkel der Kamera einzustellen.
Sicherungsrohr

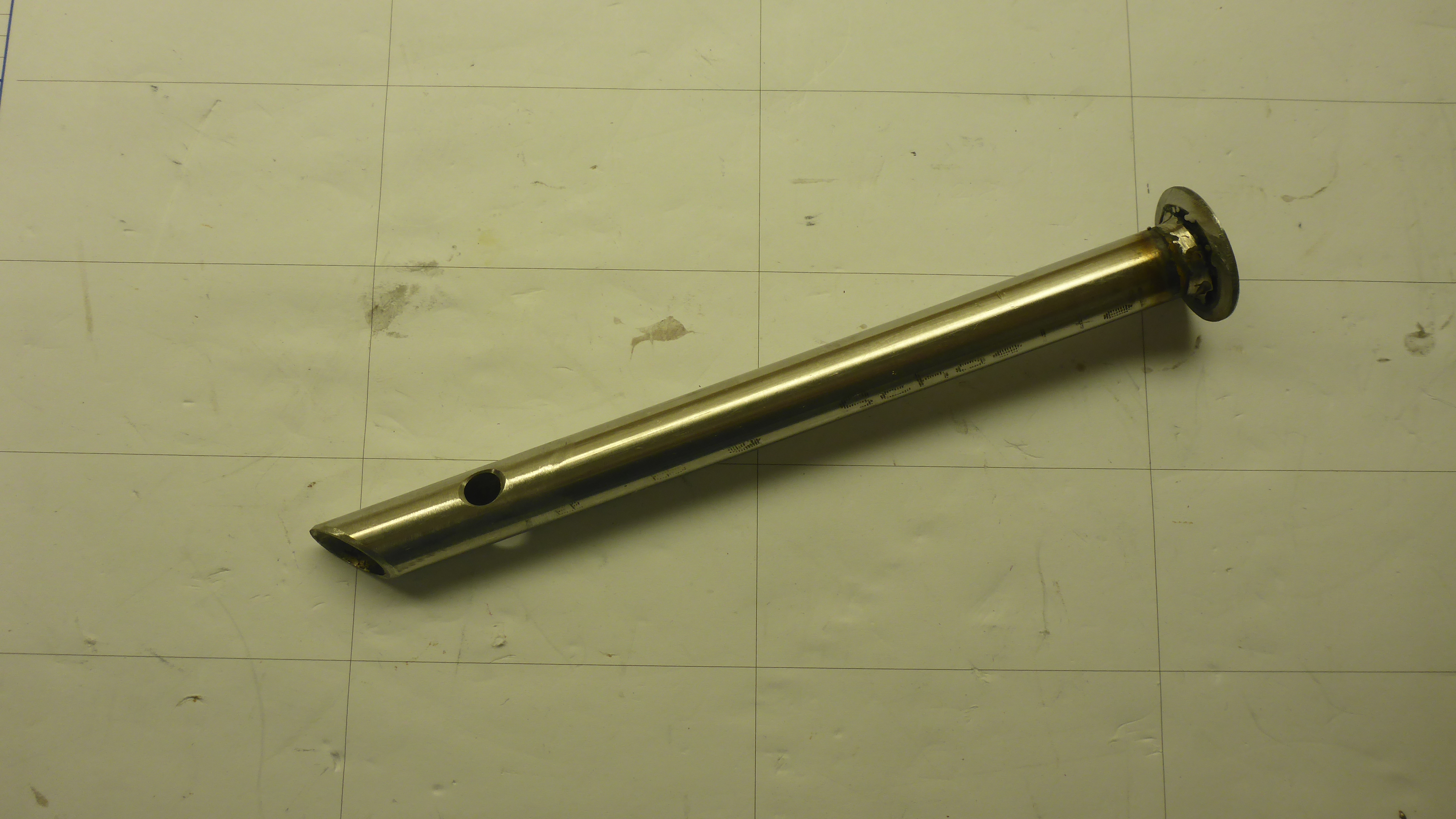

Auf einem Rohr habe ich eine M10 Unterlegscheibe gescheißt. Unten das Rohr spitz abgeflext und ein 8mm Loch für das Schloß vorgesehen.
Stückliste
| Pos | Beschreibung | Abmessungen | Bild |
|---|---|---|---|
| 1 | Frontplatte | Siebdruckplatte 150mmx180mmx18mm / (Maße vor dem Fräsen) | |
| 2 | Bodenplatte | Siebdruckplatte 170mmx230mmx18mm / (Maße vor dem Fräsen) | |
| 3 | Seitenplatte | Siebdruckplatte 170mmx170mmx18mm / (Maße vor dem Fräsen) | |
| 4 | Mittelplatte | Siebdruckplatte 110mmx150mmx18mm / (Maße vor dem Fräsen) | |
| 5 | Rückplatte | Siebdruckplatte 110mmx160mmx18mm / (Maße vor dem Fräsen) | |
| 6 | Deckelplatte | Siebdruckplatte 110mmx170mmx18mm / (Maße vor dem Fräsen) | |
| 7 | Dachplatte | Siebdruckplatte 170mmx300mmx18mm / (Maße vor dem Fräsen) | |
| 8 | Rundstahl Kette | Grösse x L x t x b / 5mm x 33mm x 23mm x 18mm / Länge 75cm | Bild |
| 9 | Rohr | Durchmesser x Wandstärke x Länge / 20mm x 2mm x 500mm | Bild |
| 10 | 2x Schlösser | Bild | |
| 11 | 2x Spannriemen | Länge 500mm / Breite 18mm | Bild |
| 12 | 2x Gewindebolzen | M8 / Länge 80mm | Bild |
| 13 | 2x Unterlegscheiben | M8 / Durchmesser: Aussen 28mm ; Innen 9mm | Bild |
| 13 | 2x Flügelmuttern | M8 | Bild |
Download
| Pos | Beschreibung | Format | Download |
|---|---|---|---|
| 1 | Baupläne im dxf-Format | ZIP |
