Nachbau und Benutzung auf eigene Gefahr!
Alle Angaben sind ohne Gewähr von Richtigkeit und Vollständigkeit.
Video

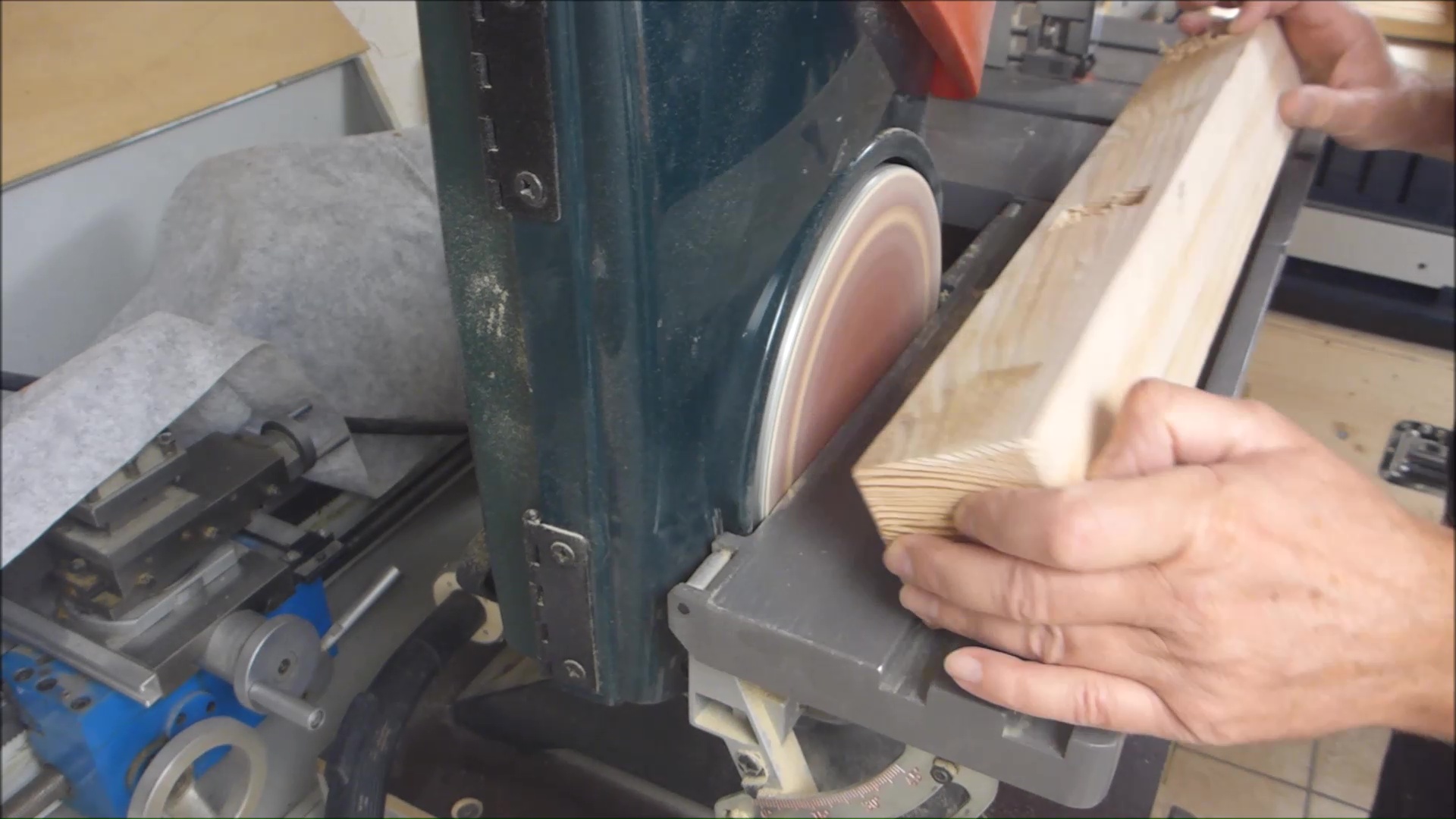

Die Füße

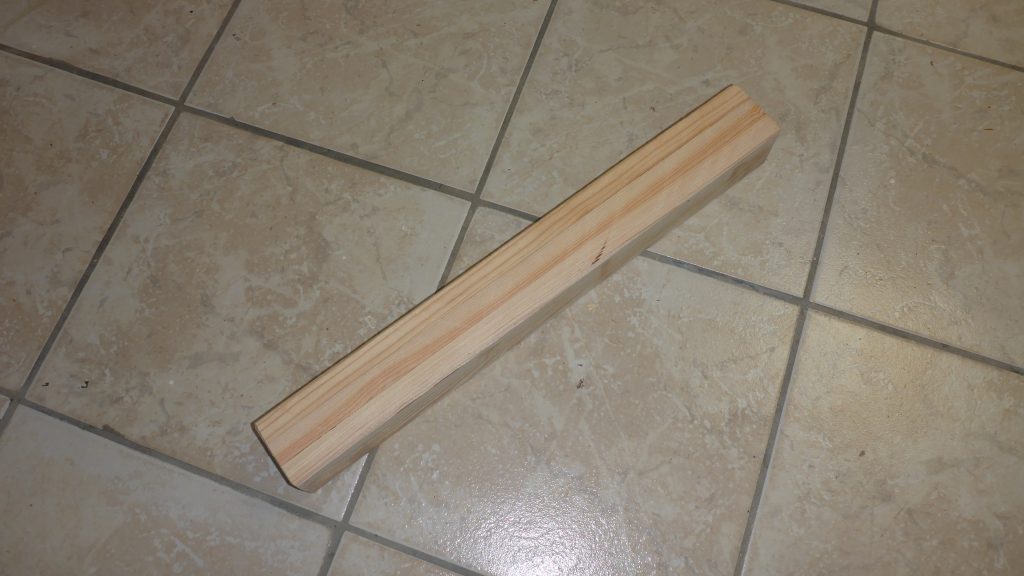

Die Füße musste ich selber bauen. Geplant war eigentlich sie aus 70x70mm Holzpfosten zu bauen. Nur leider sind die nicht maßhaltig, außerdem nicht aus Lärche. Deshalb habe ich mir kurzer Hand Leimbinder aus Lärchenbretter selber gebaut.

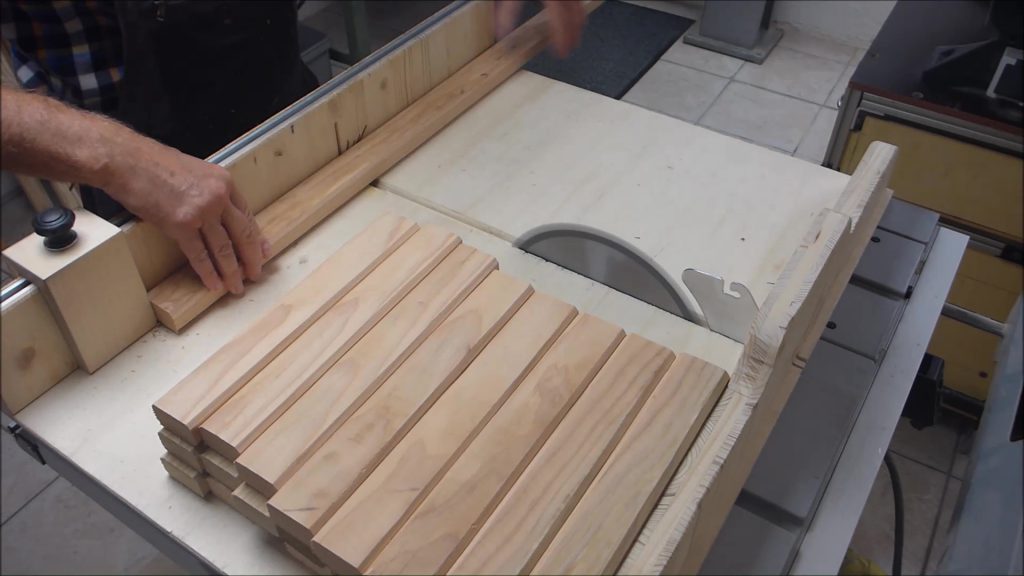

Die Leisten
Die Leisten sind aus einer 30mm dicken Lärchenbohle ausgesägt. Ich habe die Bohle in 45mm breite Leisten gesägt. Die sichtbare Oberseite habe ich dann mit der Kreissäge glatt „gehobelt“, sodass die Leiste am Ende das Maß 45x28mm hat. Die Arbeitsablauf ist der gleiche wie bei den Füßen. Leiste sägen, Oberfläche „hobeln“, Phase sägen, schleifen und dann auf Länge sägen.
Leisten fräsen

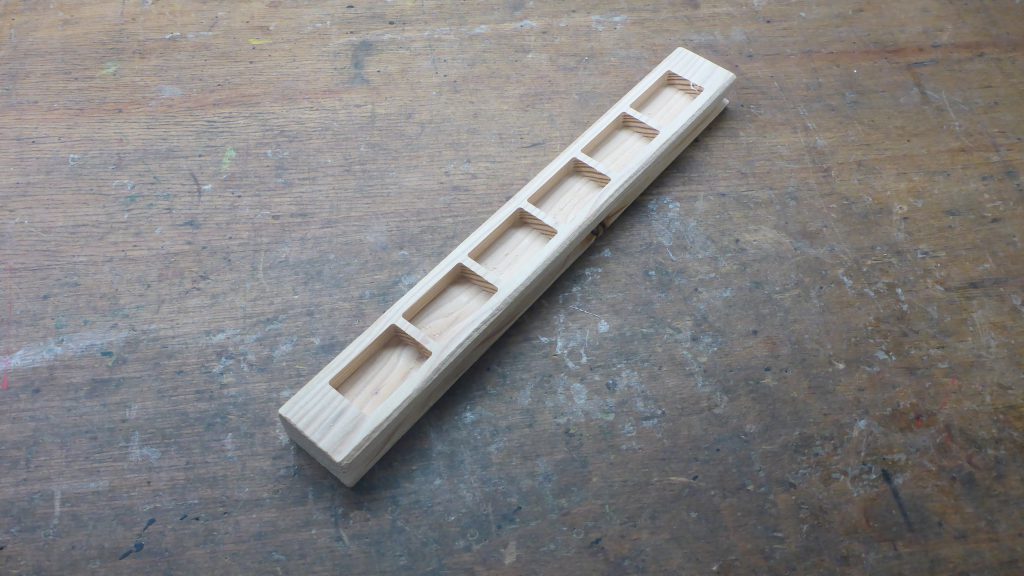

Die Kopf- und Fußleisten werden jetzt mittig angezeichnet. Sie werden dann mit dem Werkzeug auf den Frästisch gespannt. Die Mitte der Leiste an der Kerbe ausrichten. START betätigen, und los geht’s. Nach dem Fräsen die Leisten nochmal überschleifen.

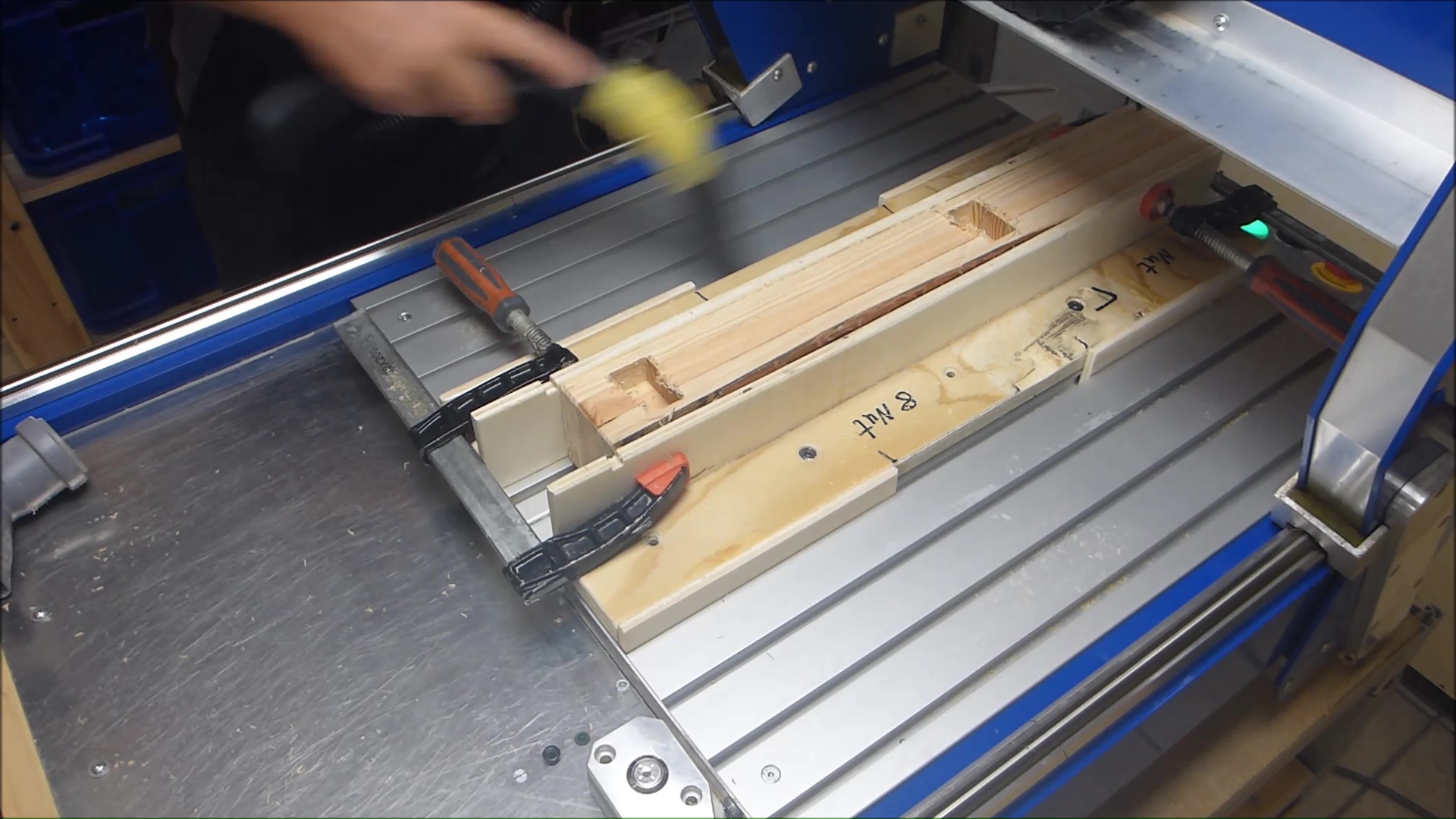

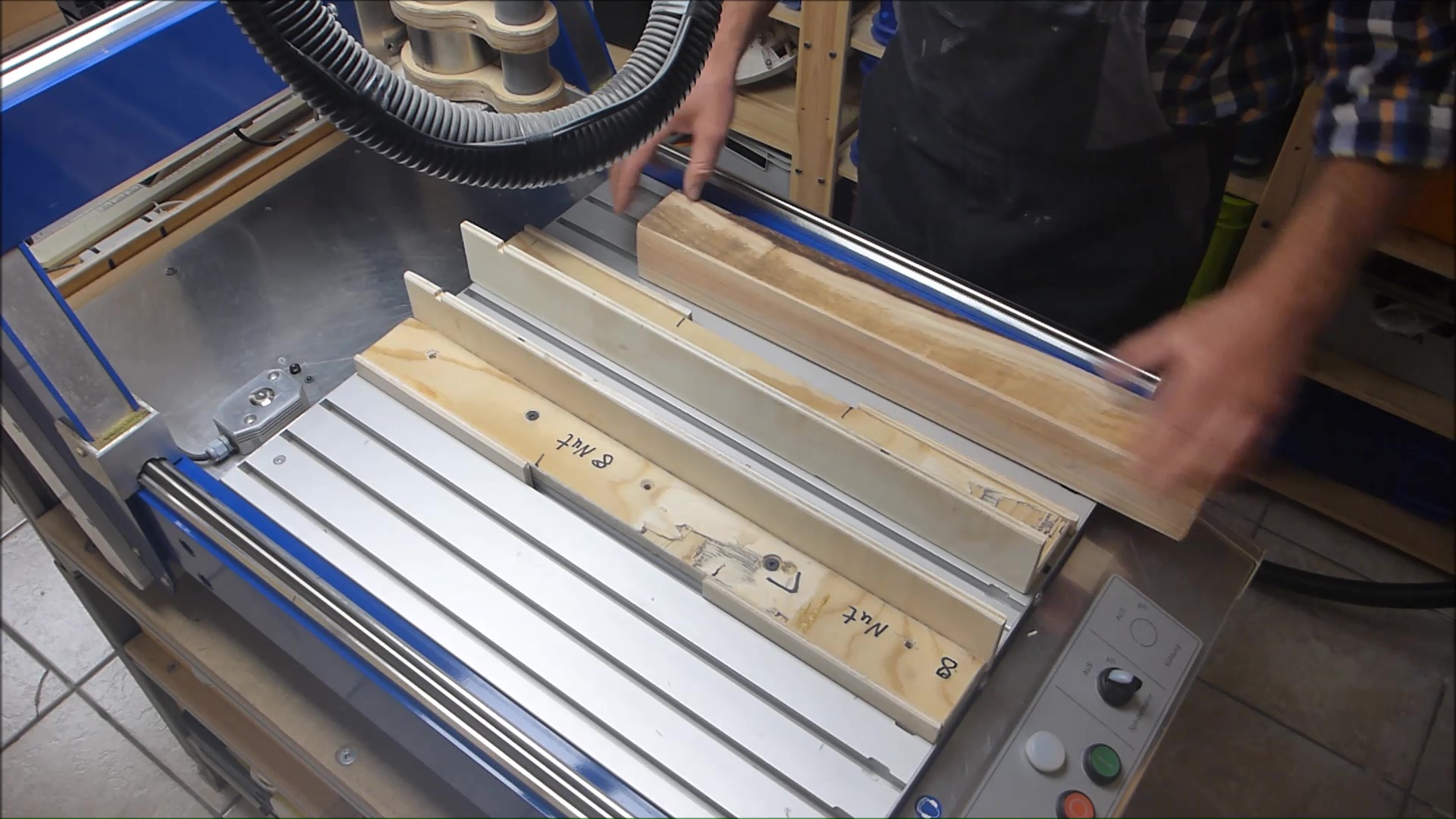

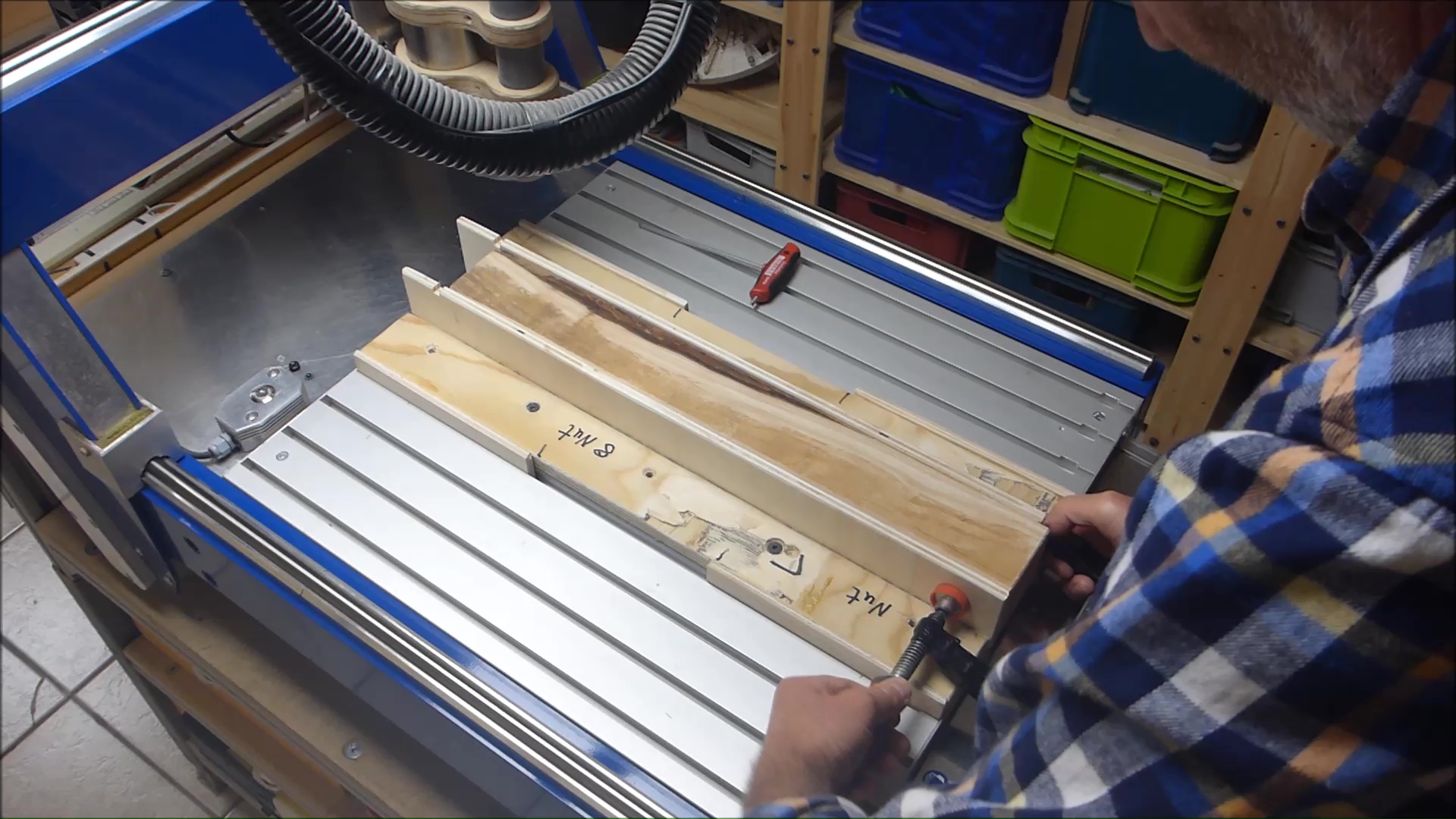

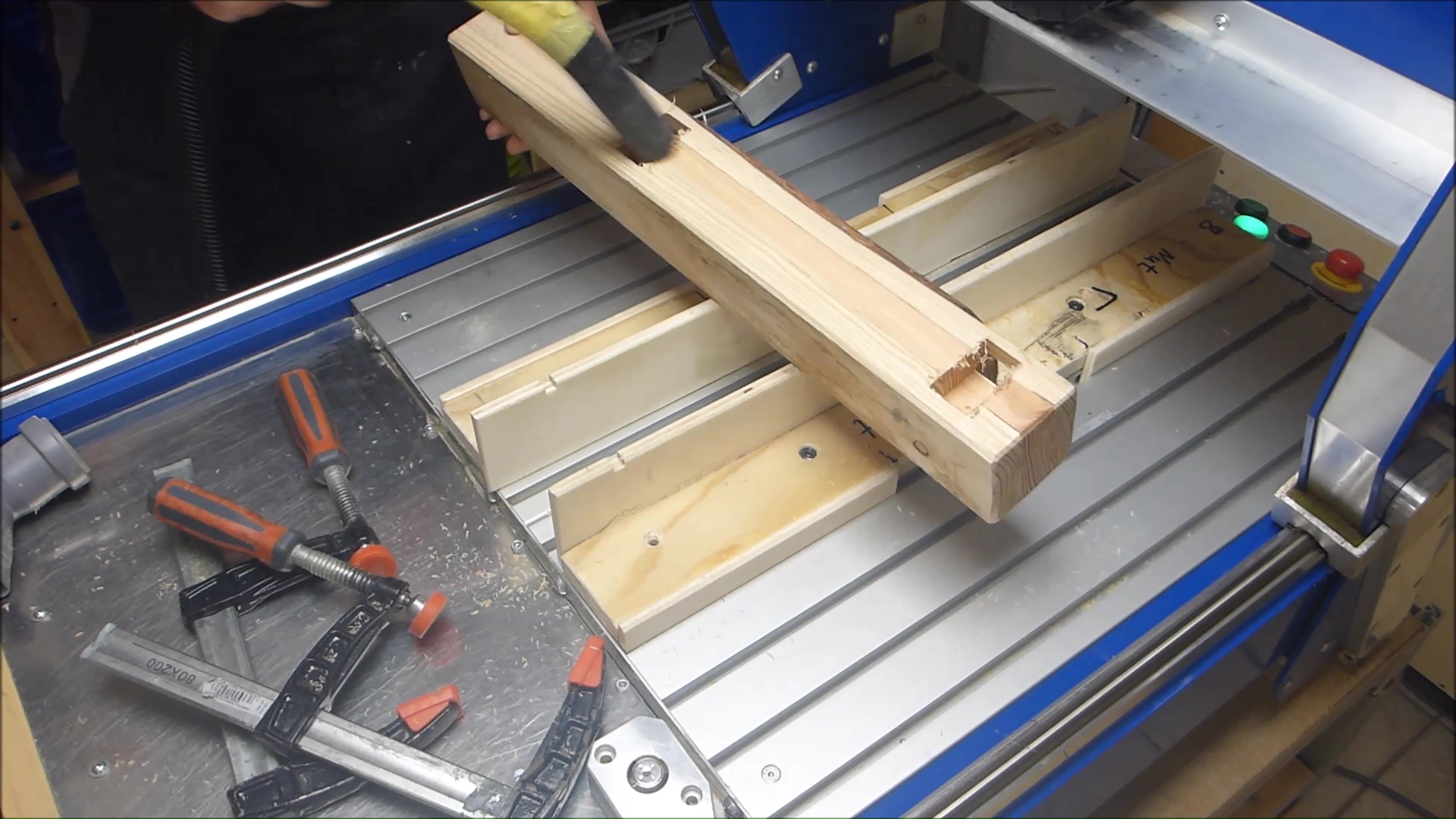

Füße fräsen

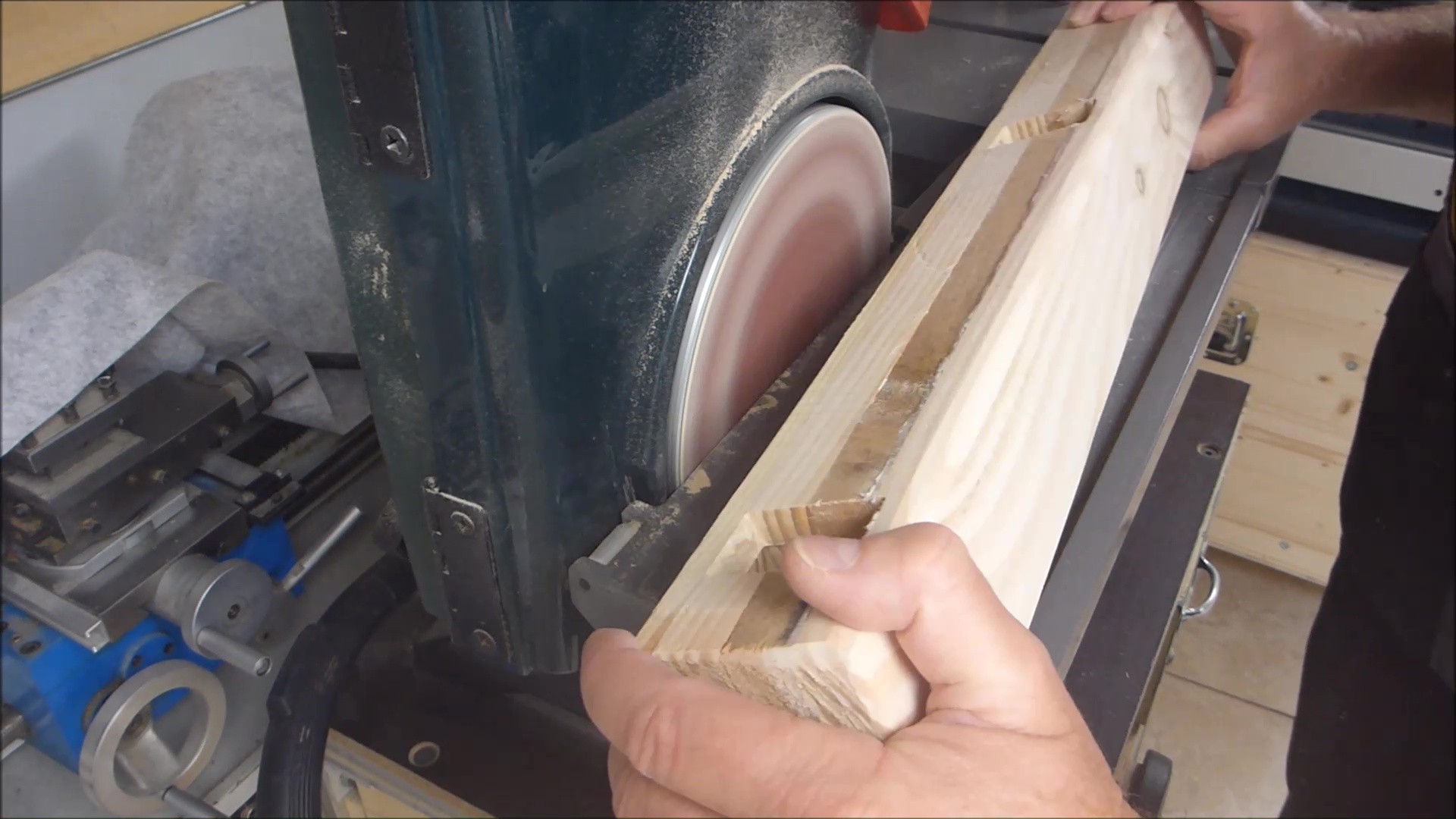

Fräsmaschine umrüsten. Spannwerkzeug für Füße auf Nutplatte befestigen. Leimbinder mit Werkzeug spannen und START drücken. Nachdem die erste Seite fertig gefräst ist den Leimbinder um 90° drehen, fixieren und nochmal fräsen. Danach die Fräsungen überschleifen.
Das ganze 4 mal und fertig sind die Füße.

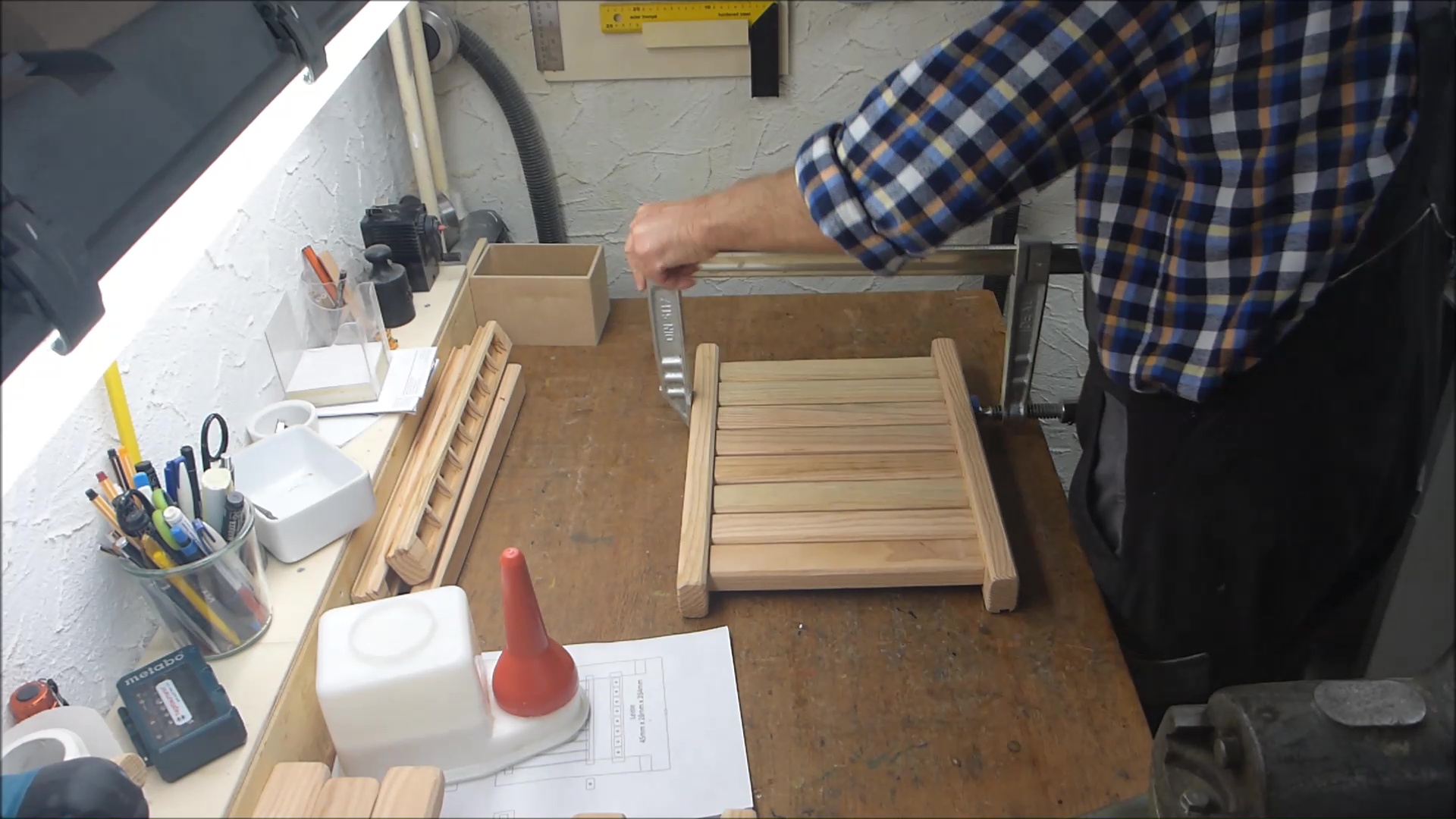

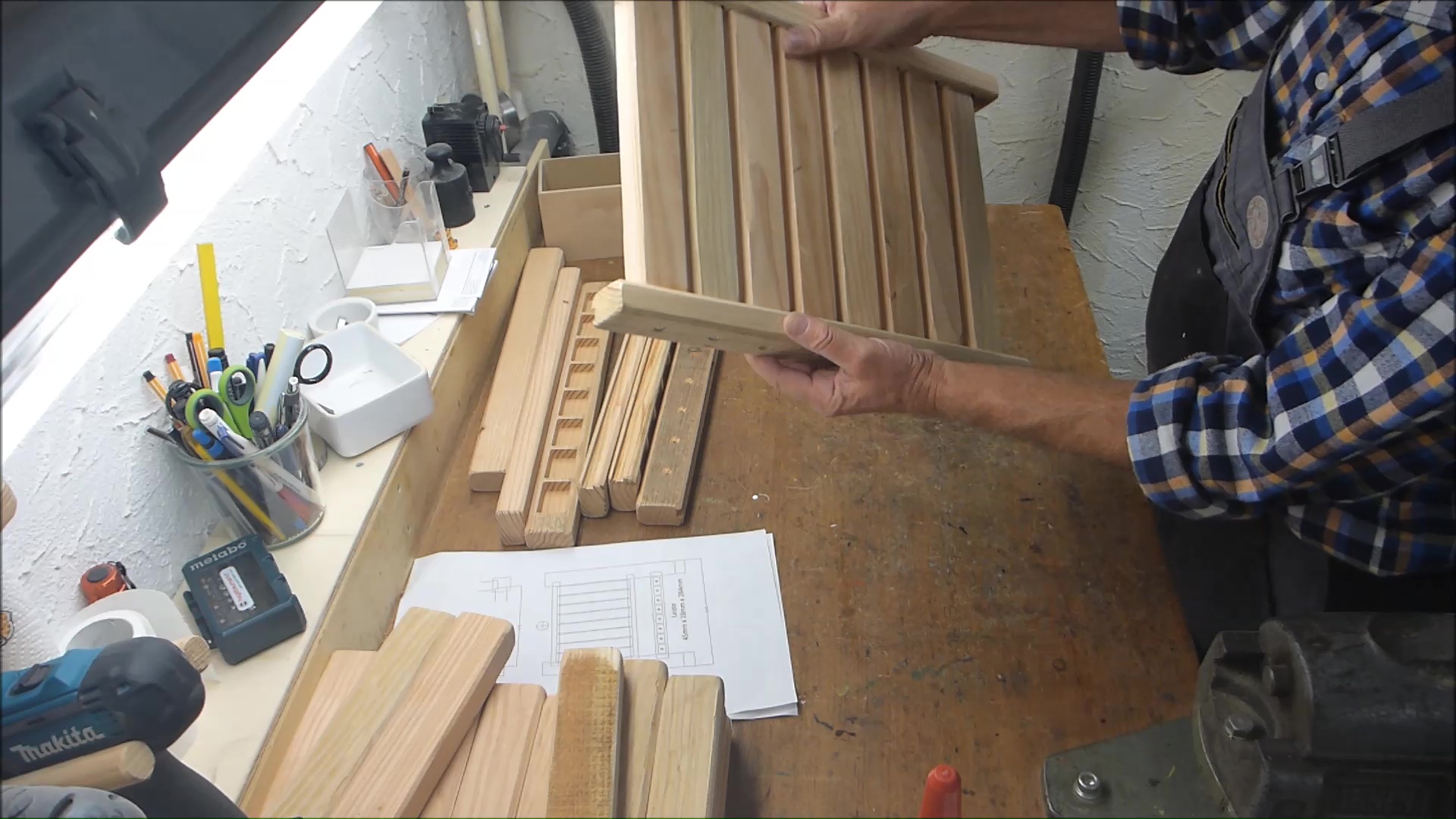

Montage der Seitenteil

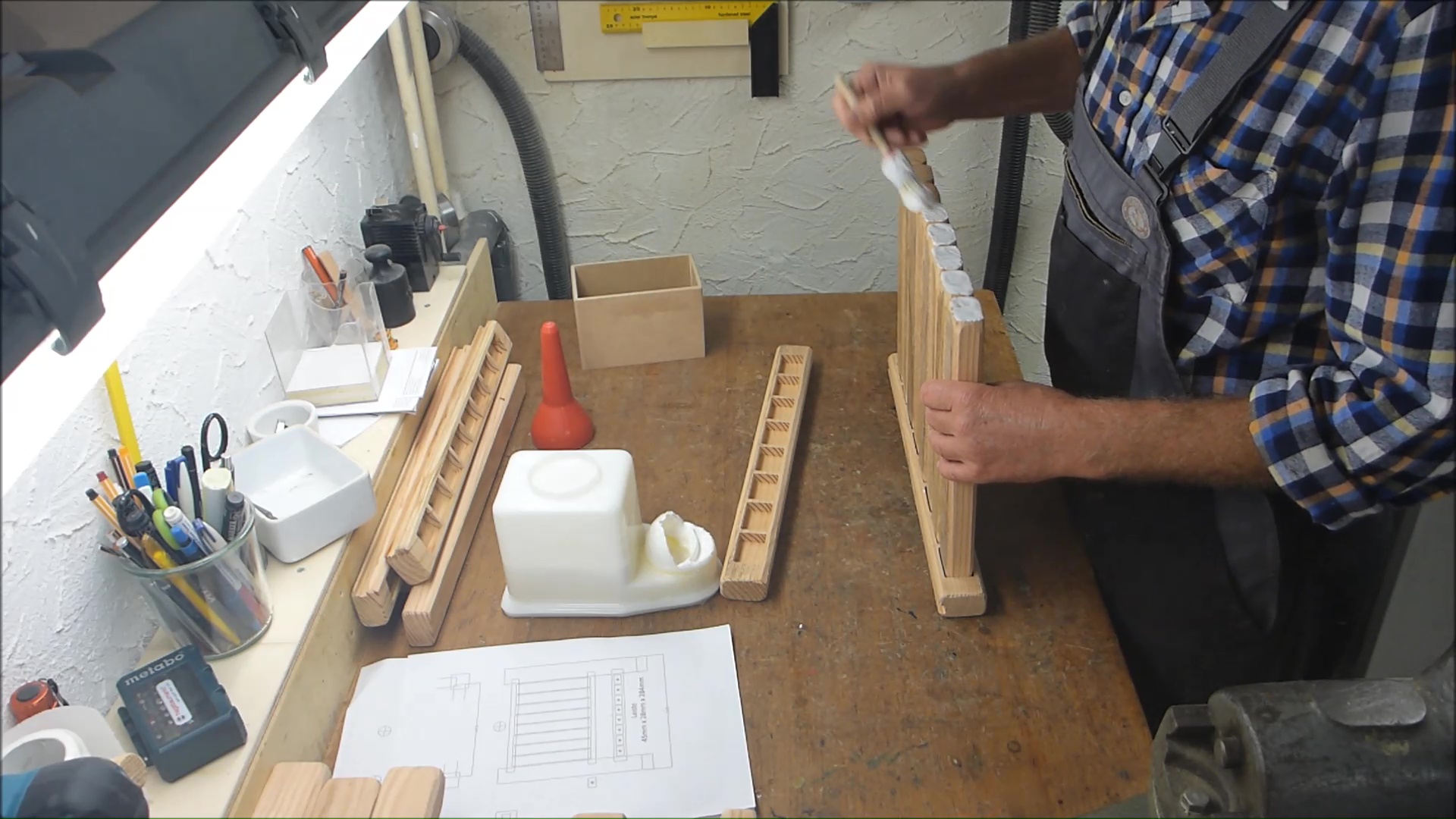

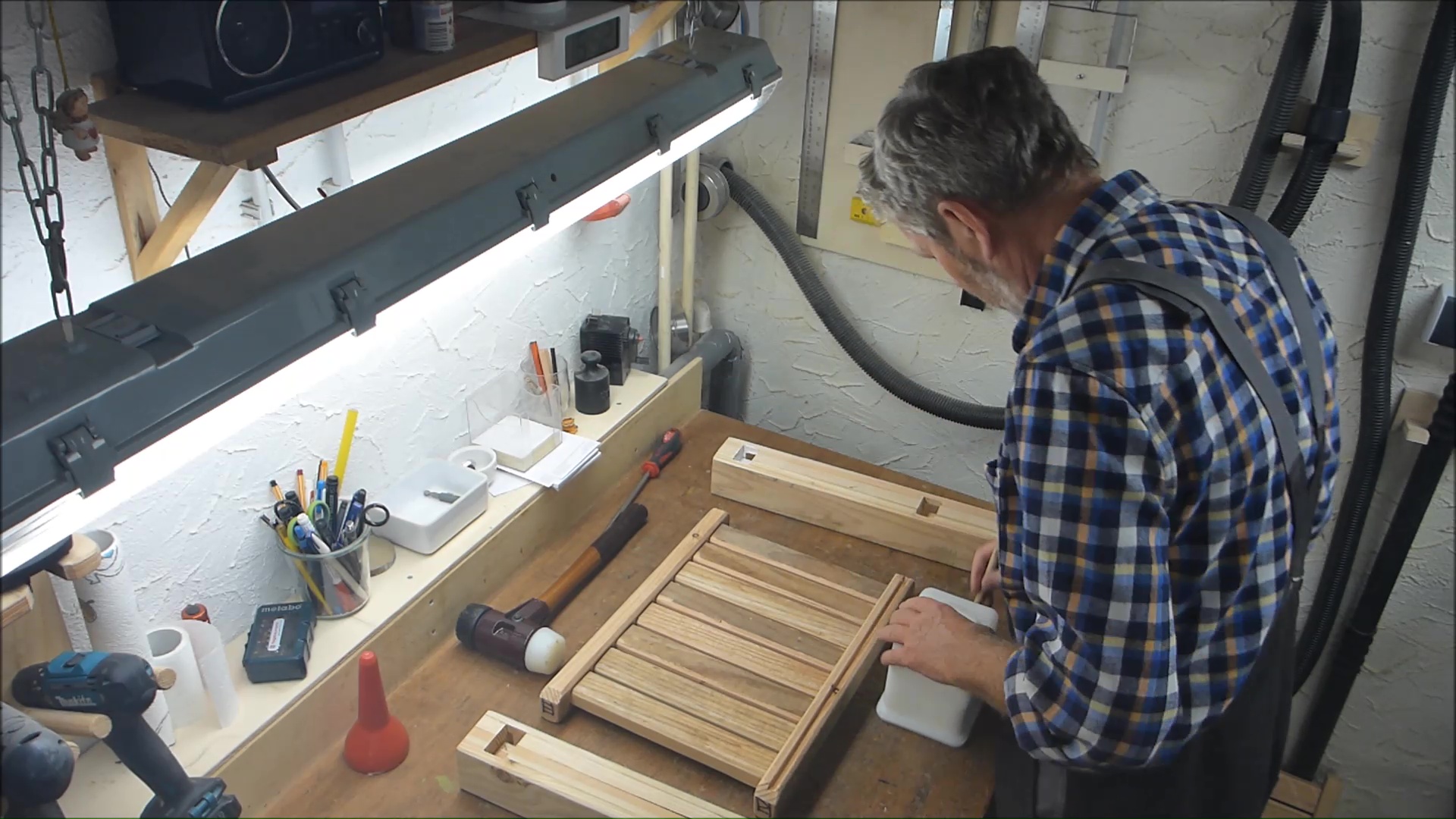

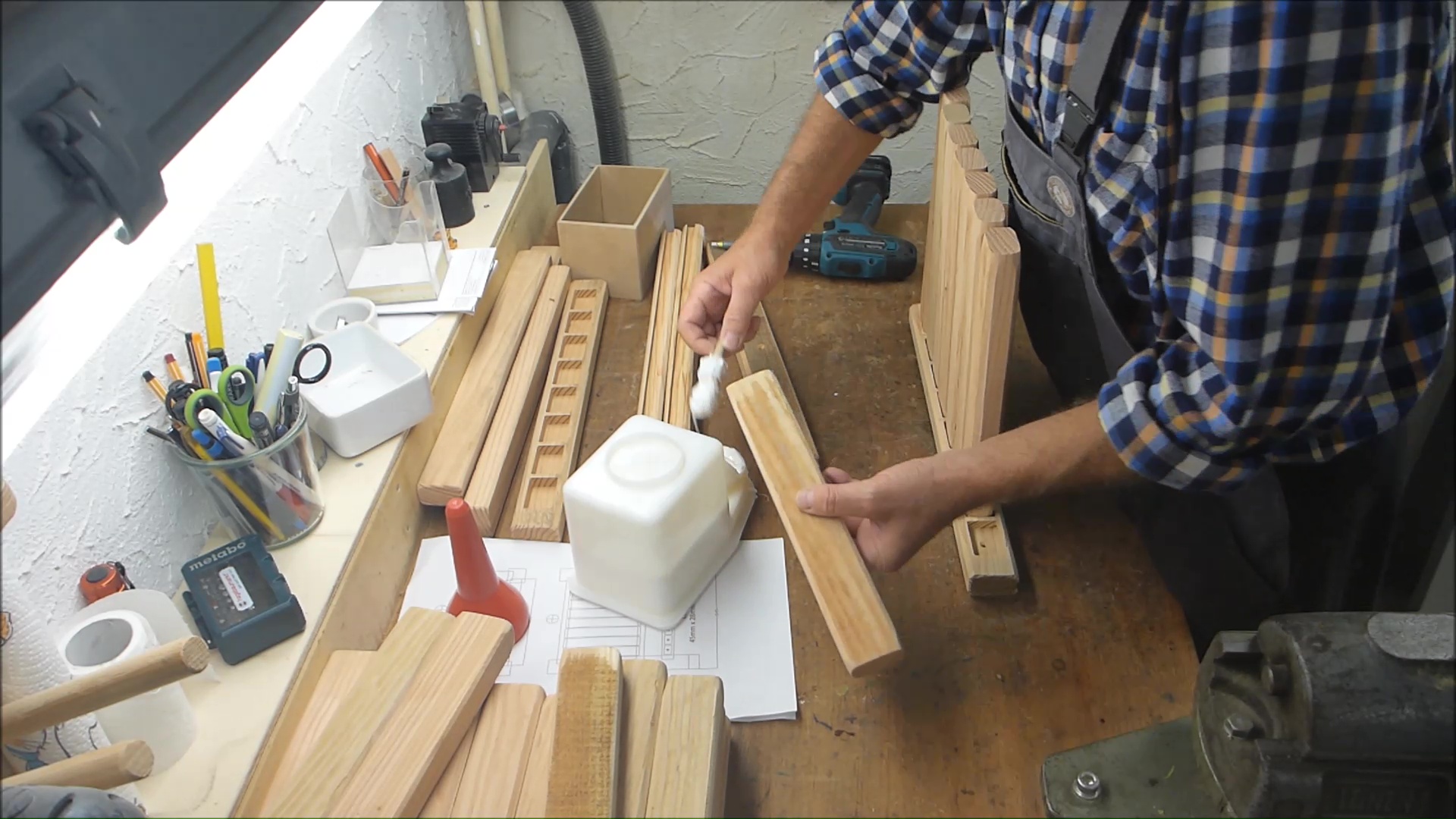

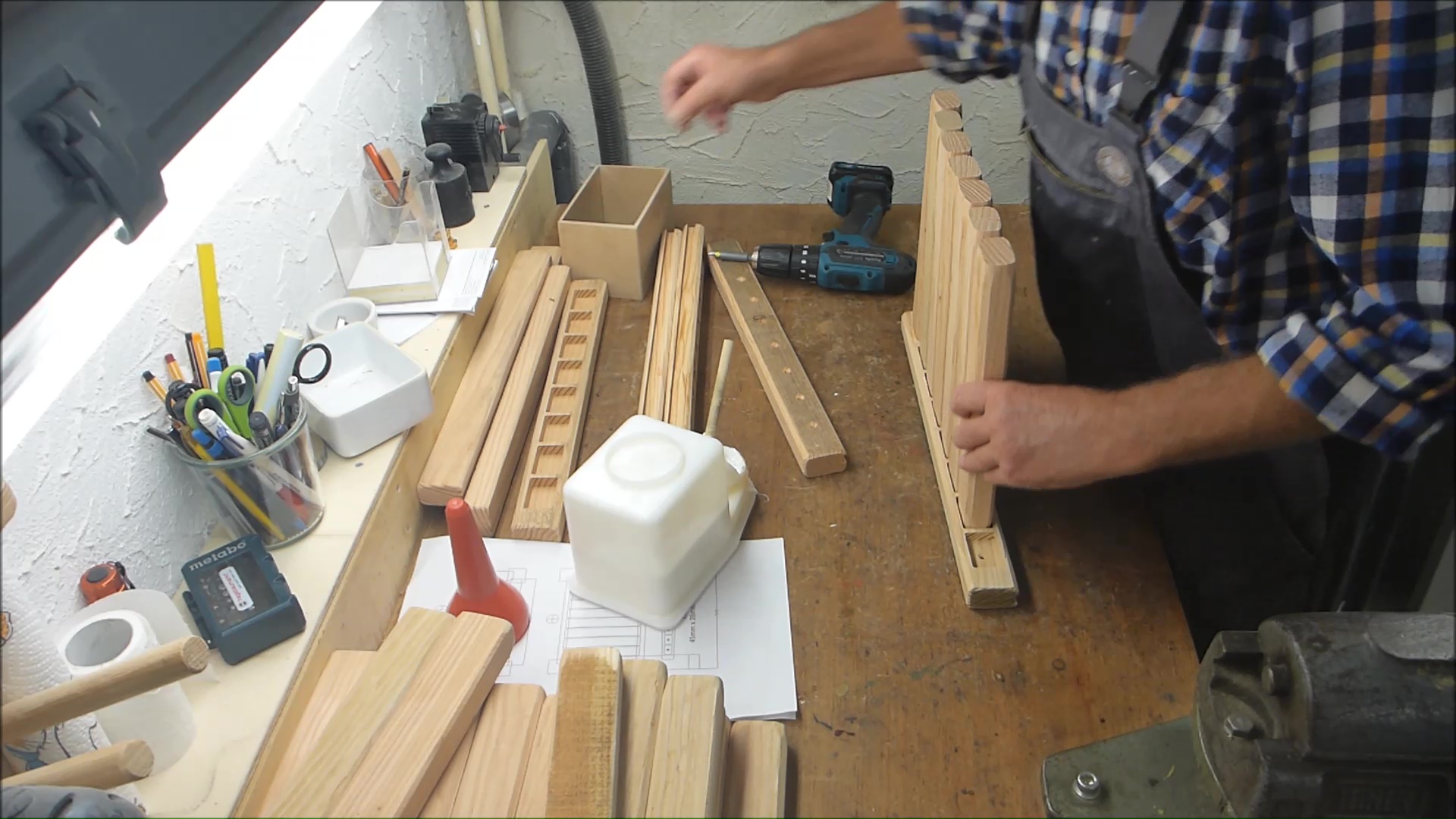

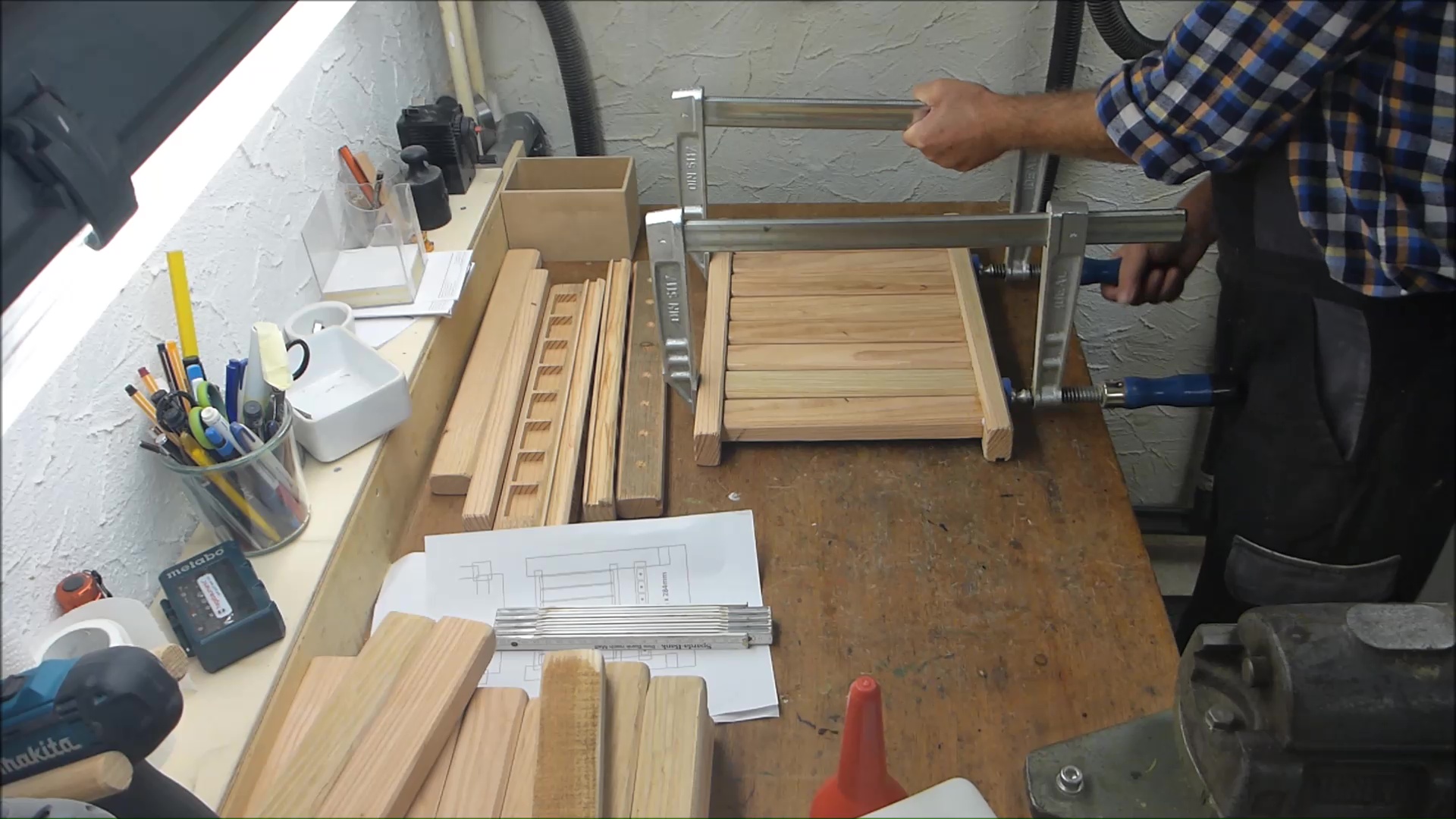

Die Seitenteile mit Leim einstreichen und auf die Fussleiste schrauben. Als nächstes die freien Enden der Seitenleisten mit Leim einstreichen und die Kopfleiste aufsetzten. Mit Schraub-zwingen fixieren.

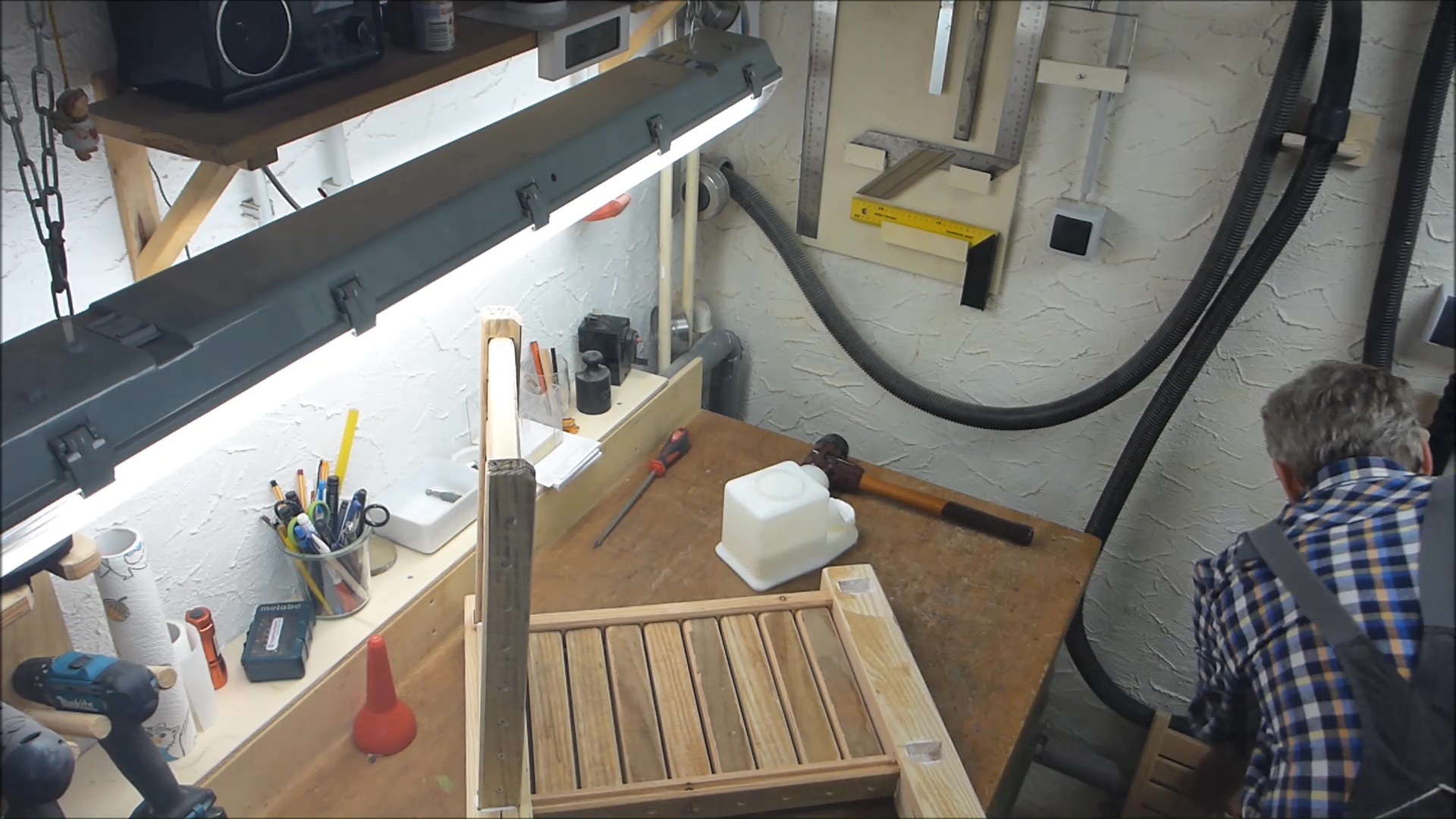

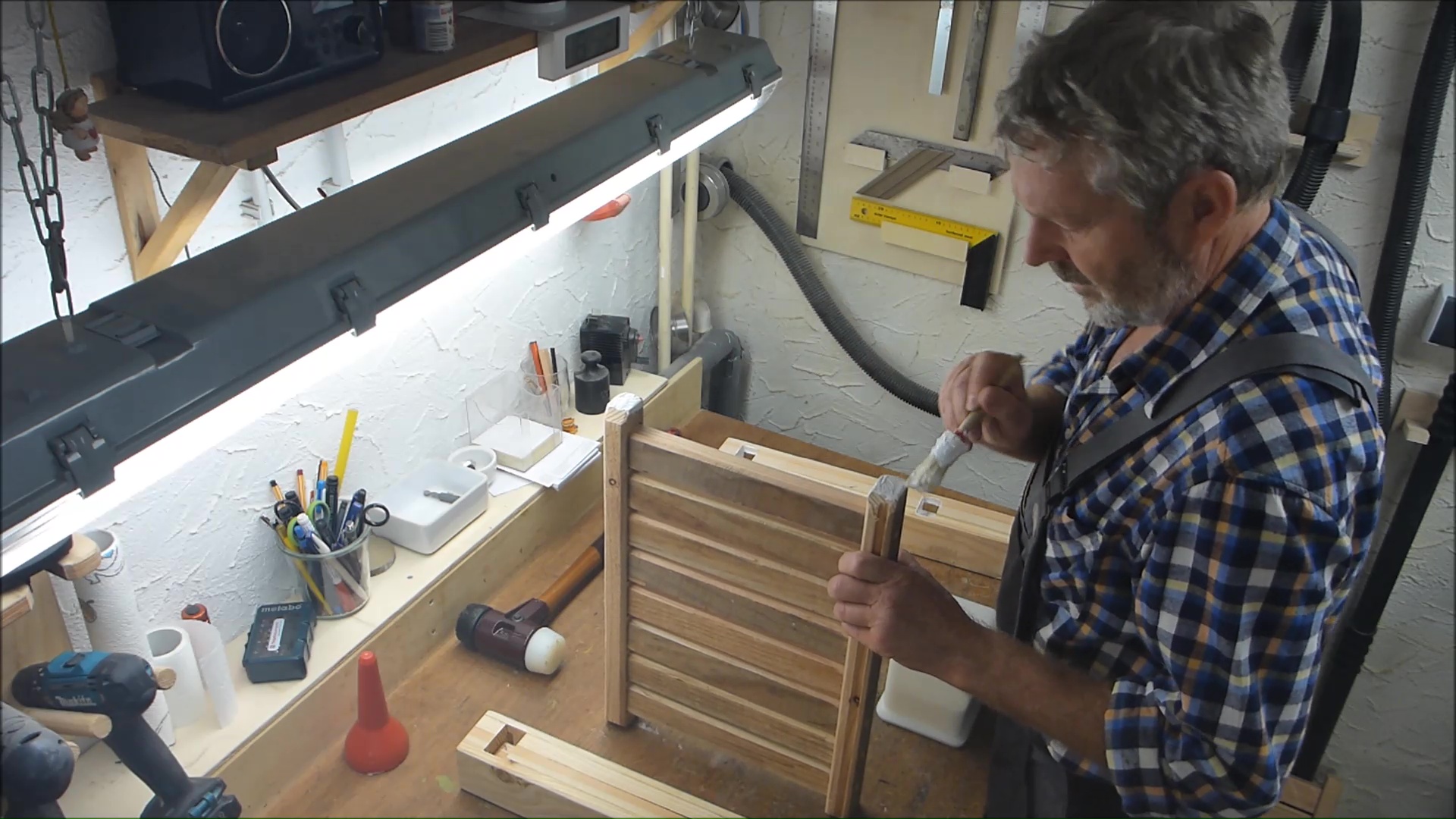

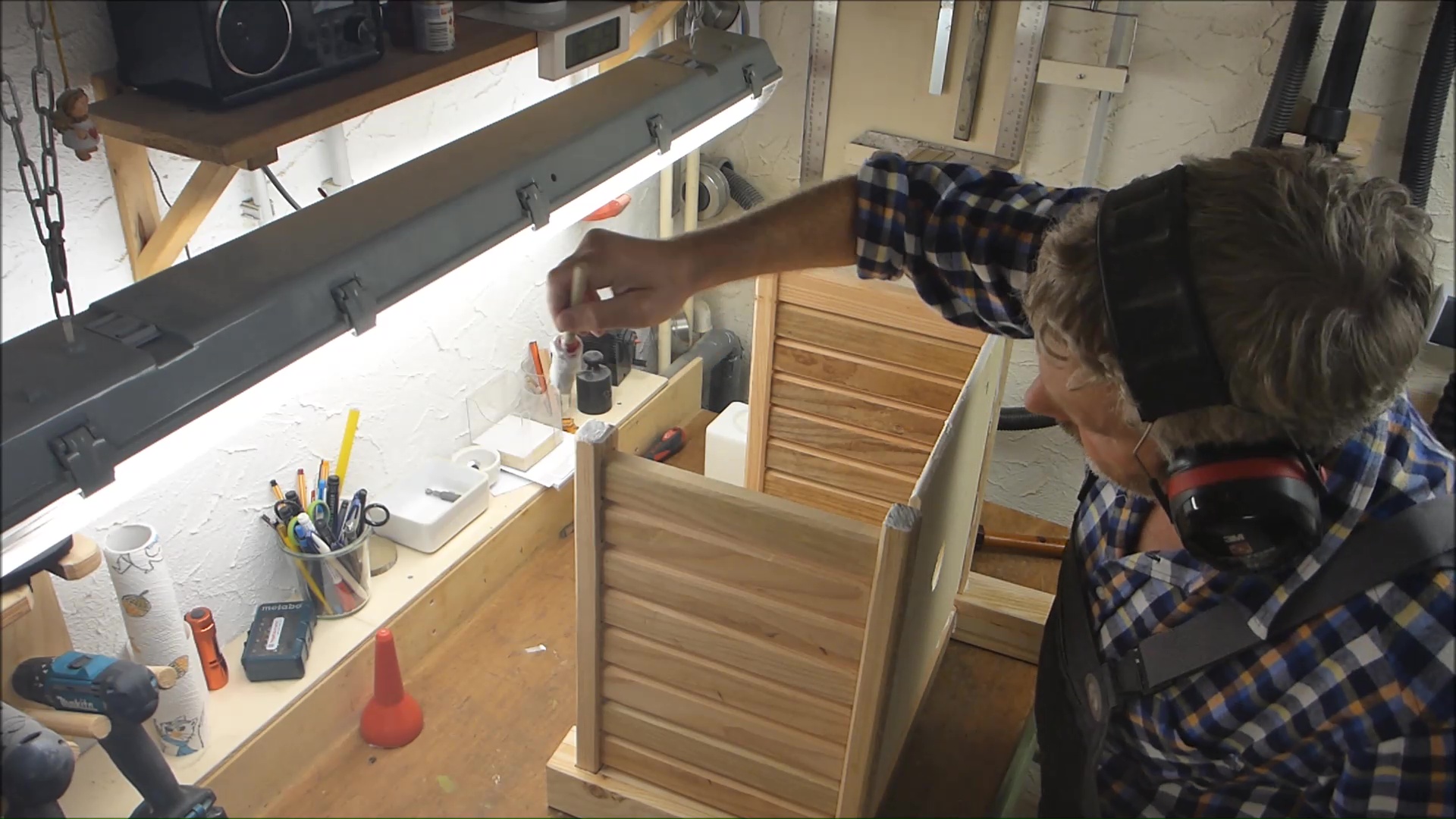

Endmontage

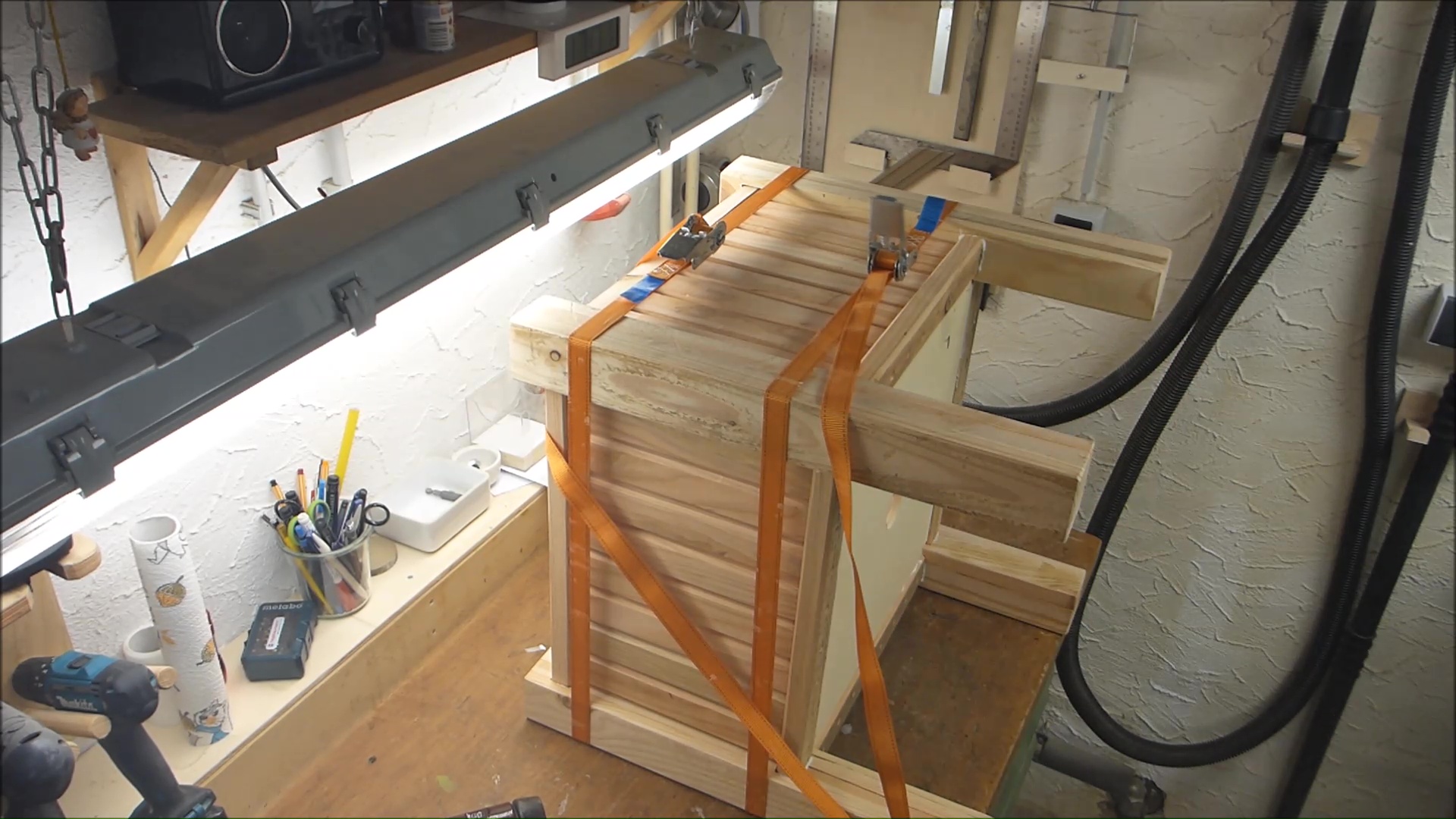

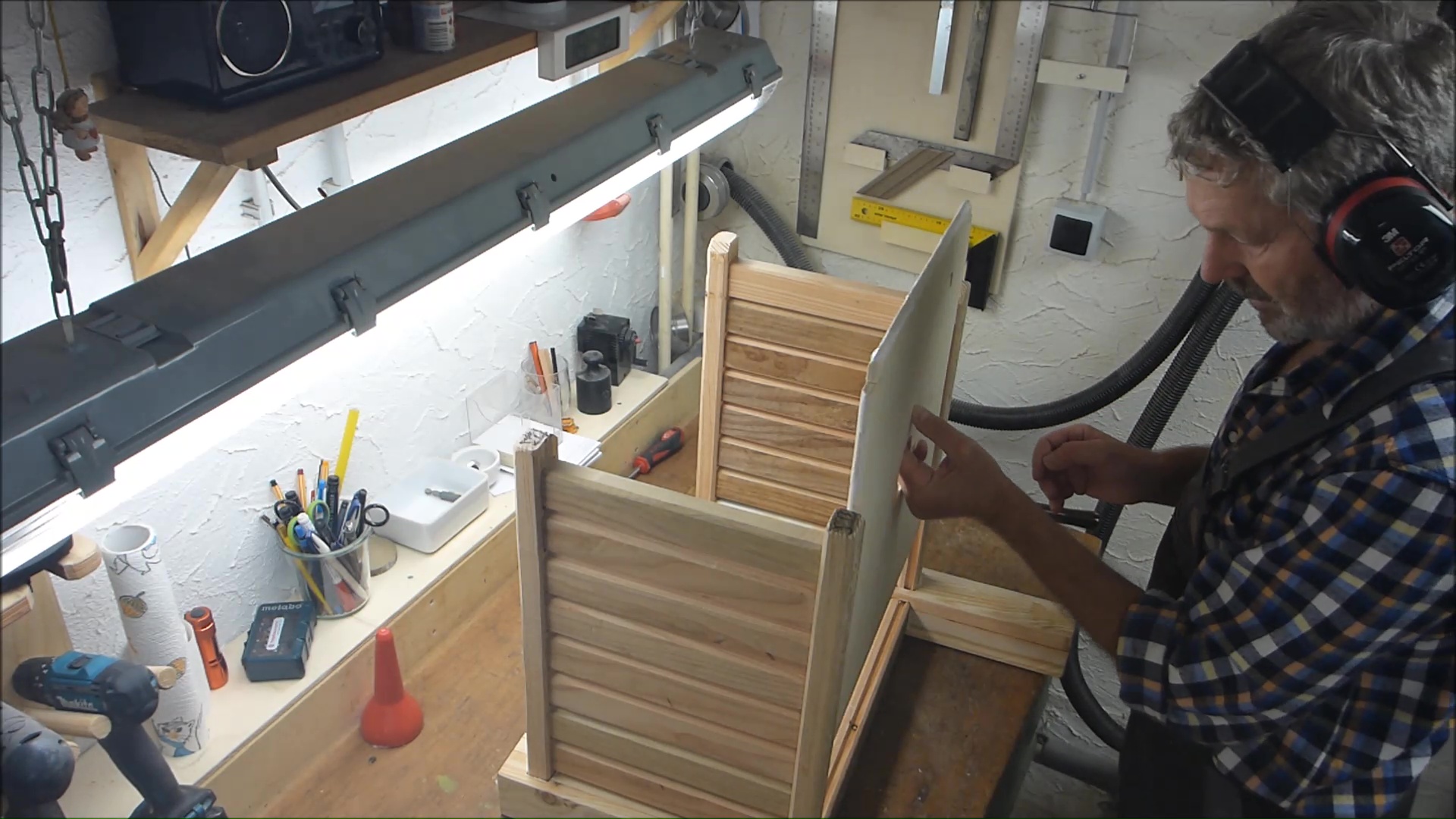

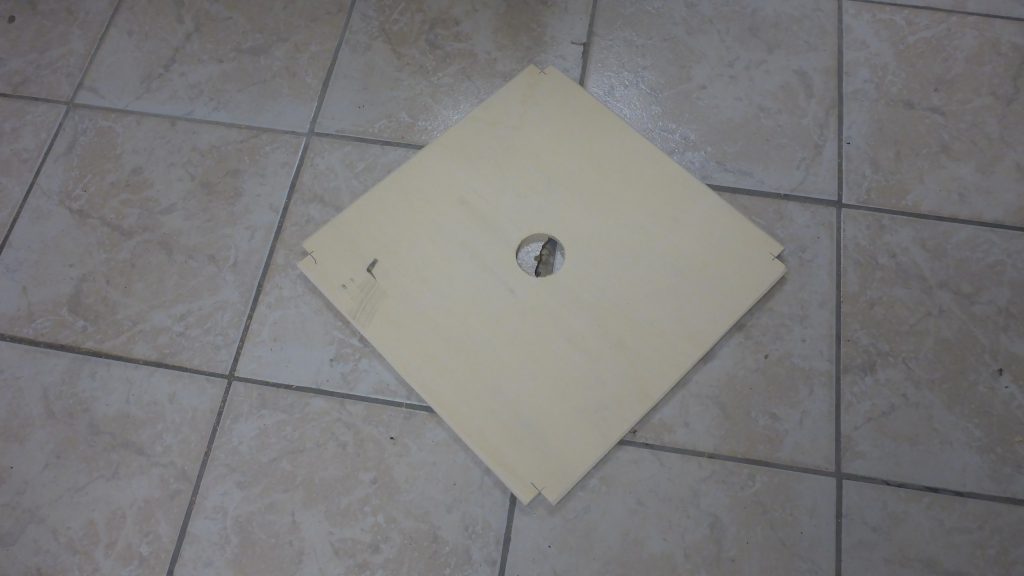

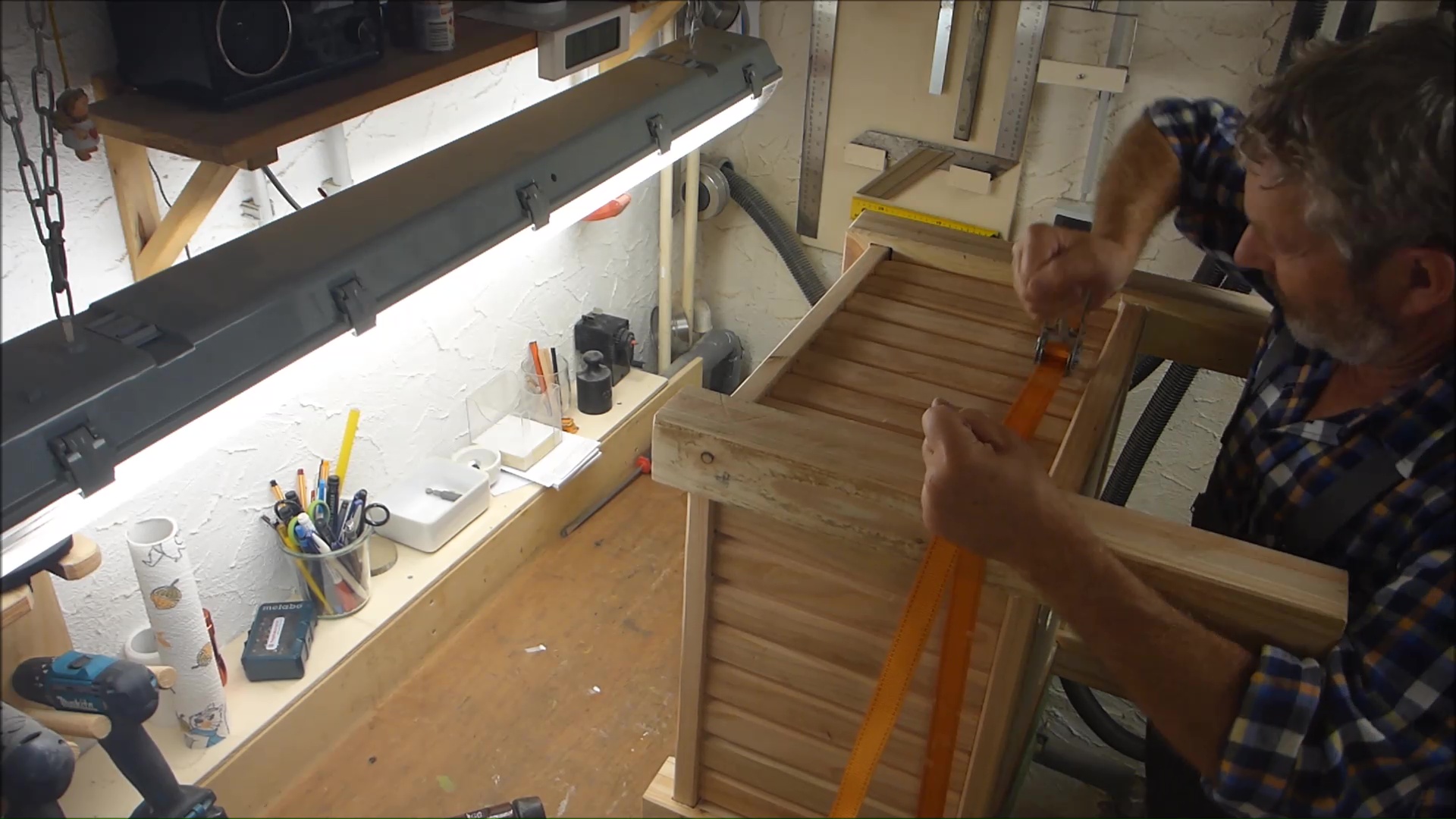

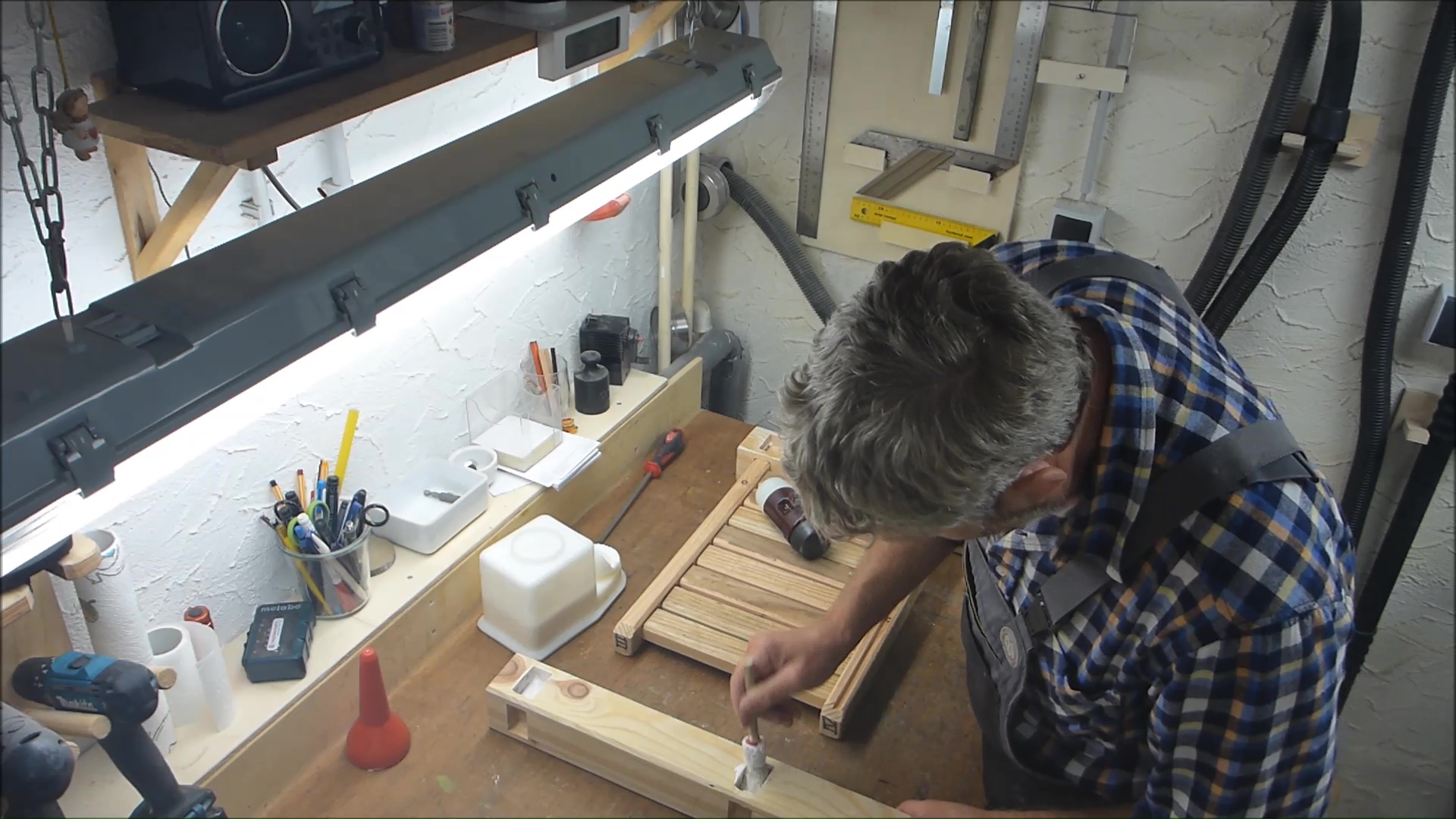

An den Seitenteilen müssen jetzt noch die Ecken abgeschliffen werden, sie kollidieren leicht in den Füssen. Ausserdem muss noch eine Nut in die Fussleiste zur Aufnahme der Bodenplatte. Danach wird alles mit Leim montiert. Zwei Spanngurte halten den Kübel zusammen bis der Leim getrocknet ist. FERTIG !
Stückliste
| Pos | Beschreibung | Abmessungen | Bild |
|---|---|---|---|
| grosser Pflanzkübel | |||
| 1 | Kopfleiste/Fussleiste | 8 Stück 45mm x 28mm x 545mm | Bild |
| 2 | Seitenleisten | 40 Stück 45mm x 28mm x 430mm | Bild |
| 3 | Füsse | 4 Stück 70mm x 70mm x 700mm | Bild |
| 4 | Bodenplatte | 1 Stück 10mm x 525mm x 525mm | Bild |
| kleiner Pflanzkübel | |||
| 1 | Kopfleiste/Fussleiste | 8 Stück 45mm x 28mm x 445mm | Bild |
| 2 | Seitenleisten | 32 Stück 45mm x 28mm x 284mm | Bild |
| 3 | Füsse | 4 Stück 70mm x 70mm x 554mm | Bild |
| 4 | Bodenplatte | 1 Stück 10mm x 425mm x 425mm | Bild |
Download
| Pos | Beschreibung | Format | Download |
|---|---|---|---|
| 1 | Baupläne im dxf-Format | ZIP |
