Die Spindel

Spindel_06

Da ist sie, meine Chinaspindel. Nach langem hin und her, und vielem recherchieren hab ich mich dann doch entschlossen mir eine China-Spindel zu kaufen. Da Preis ist natürlich das Argument. Ich habe für meine Spindel 349€ plus 65€ Versand also 414€ zusammen. Es sind dann noch einmal 41,05€ Einfuhrumsatzsteuer dazu gekommen. Also unterm Strich 455,05€. Mit 13 ER20 Spannbacken, 2,2KW Frequenzumrichter und einer Wasserpumpe. Die Klemmhalterung und den Schlauch vergessen wir mal. Denke ich kann man da nichts sagen. Habe allerdings erst kein so gutes Gefühl gehabt. Man liest doch auch vieles negative im Netz.

Ankunft

Spindel_03 Spindel_16 Spindel_17

Ja, so bekommt man es dann vom DHL Mann (in meinem Fall) überbracht.

Gut verpackt

Spindel_04 Spindel_05

Der Inhalt

Spindel_08 Spindel_13 Spindel_14
Spindel_01 Spindel_07 Spindel_19

Links oben die 13 ER20 Spannzangen. Oben in der Mitte der Schlauch der mitgeliefert wird. Ist aber zu hart und bei mir auch zu kurz. Oben rechts der nachträglich gekaufte Schlauch. Links unten die mittgelieferte Spindelklemmung. Auch die hab ich nicht benutzt, habe von Haase aus dem Zubehör eine Klemmung gekauft. In der Mitte die Spindel mit dem beliegenden Elektro- stecker. Rechts der FU schon beim Einbau in den „Schaltschrank“.

Spindel Elektrik

Spindel_10 Spindel_11 Spindel_12

Über den elektrischen Anschluss wird viel berichtet im Netz. Zu recht. Weil das geht gar nicht.
Ich habe dann eine Erde nachgerüstet und versucht über den mitgelieferten Stecker die Spannung an die Spindel zu bringen. Dann versucht einen anderen Stecker in den Deckel ein zu bauen. Zu guter Letzt eine Verschraubung mit Schirmanschluss in den Deckel eingebaut, das Kabel direkt in die Spindel eingeführt und mit Klemmen die Motorkabel mit der Zuführung verbunden. Bei der Gelegenheit auch gleich einen Temperatursensor mit eingebaut.
Das Drehstromkabel endet dann in einem 6 poligen Hartingstecker. Wenn die Spindel irgendwann noch mal geöffnet wird gibt es auch Fotos. Bilder vom Hartingstecker gibt es ja schon bei der Beschreibung des Schlepps.

Harting Stecker

Spindel_22 Spindel_23

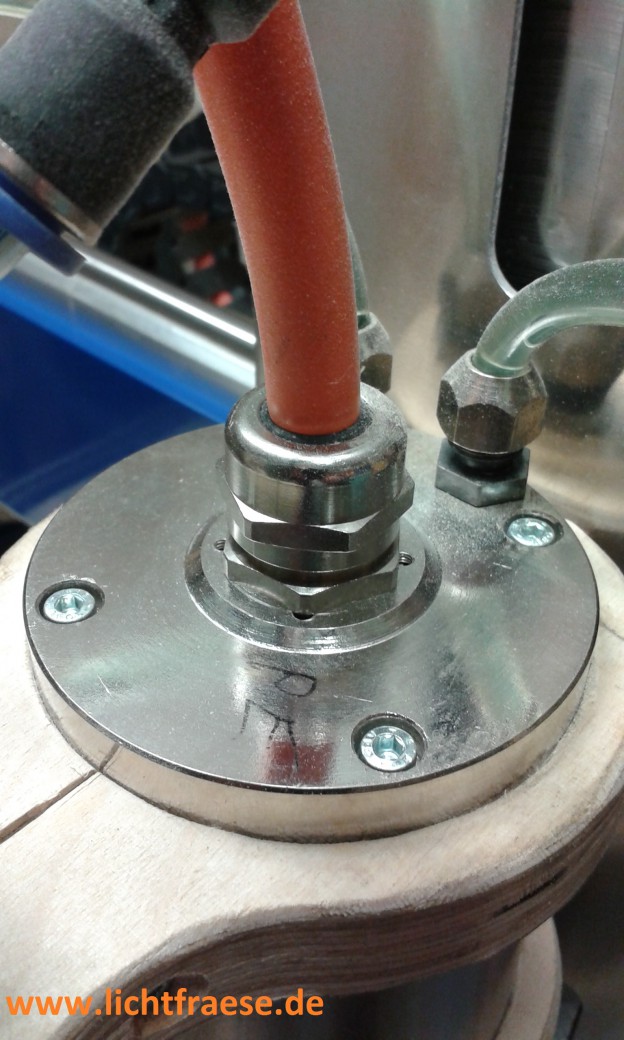

Auf dem linken Bild ein Blick in den Harting Stecker. Rechts ist die Verschraubung auf der Spindel. Die Bohrungen zur Befestigung des Chinasteckers sind noch zu sehen.

Anschluß Freuenzumrichter

Spindel_20 Spindel_21

Zu sehen ist der geöffnete FU. Das Kabel oben sind die Steuersignale (FOR,REV,RST,SPH,SPM,SPL) zur Ansteuerung des FU’s. Die Adern Braun und Weiß sind das Analogsignal zur Drehzahlsteuerung. Ist hier ein geschirmtes Kabel. Der Schirm ist auf PE geführt. Rechts im Bild ist das Motorkabel (orange) zu sehen. Auch hier ist der Schirm auf PE gezogen.

Digital Signale
orange = FOR = Forward run
grün = REV = Reverse run
gelb = RST = Reset
blau = SPH = High speed
braun = SPM = Middle Speed
rot = SPL = Low Speed
schwarz = DCM = Common Terminal of Digital and Control Signals

Analog Signal
weiss = VI = Analog Voltage Frequency Input
braun = ACM (GND) = Common Terminal of Analog and Control Signals

[slideshow_deploy id=’1944′]

Stückliste

  1. Frässpindel / Specification: F80mm x Length:214mm / Power: 2.2 KW / Voltage: 220V~250V / Frequency: 400 Hz / Speed: 8000-24000 R/min / Water Cooling
  2. Frequenzumrichter / Input Power 230V class:220±15% / Frequency Control Range 0.1~400.0Hz
  3. ER20 Spannzangen / (Gripping Range 1.0mm-13mm)
  4. PUN Pneumatik Druckluftschlauch 8×5 klar. / Polyurethan Schlauch
  5. water-pump / Product parameters: Head: Max 3.2M ; Power: 75W ; Flow: 3000 L/H ; Voltage: 220V ~ 240V; Dimensions: L 150mm *W 80mm * H 140mm; Tap outside diameter: 6mm
  6. 80mm Halterung klemmen / Zubehör Spindel hab ich nicht verwendet
  7. 80mm Aufnahme für Frässpindel Zubehör Firma Haase. Kann ich nur empfehlen. Passt super und für das Geld muss man nicht lange überlegen.
  8. Anschlusskabel für Spindel.
  9. Pneumatuk Steckverbinder 8mm
