Bandschleifer

Fachwerk-Vogelfutterhaus_30


Geschossplatte verleimen

Fachwerk-Vogelfutterhaus_03 Fachwerk-Vogelfutterhaus_04

Das Erdgeschoss ist fertig. Nun wird die Geschossdecke aufgestezt und verleimt.


Schwellenholz anleimen

Fachwerk-Vogelfutterhaus_09 Fachwerk-Vogelfutterhaus_10 Fachwerk-Vogelfutterhaus_11

Aufleimen der Schwellenhölzer. Auf die später die Sparren aufgeleimt werden.


Firstbalken

Fachwerk-Vogelfutterhaus_05 Fachwerk-Vogelfutterhaus_06 Fachwerk-Vogelfutterhaus_07 Fachwerk-Vogelfutterhaus_08

Der fertig gefräste Firstbalken. 20x20mm. Gut zu sehen sind die Aussparungen für die Sparren.


Firstbalken aufsetzen

Fachwerk-Vogelfutterhaus_12 Fachwerk-Vogelfutterhaus_13 Fachwerk-Vogelfutterhaus_14 Fachwerk-Vogelfutterhaus_16

Aufsetzen des Firstbalken und verleimen mit den Giebelwänden. Einsetzen der ersten Sparren.


Sparren setzen

Fachwerk-Vogelfutterhaus_19 Fachwerk-Vogelfutterhaus_33 Fachwerk-Vogelfutterhaus_34 Fachwerk-Vogelfutterhaus_35 Fachwerk-Vogelfutterhaus_36 Fachwerk-Vogelfutterhaus_38

Nun werden die Sparren nach und nach eingeleimt.


Dachplatten aufleimen

Fachwerk-Vogelfutterhaus_03 Fachwerk-Vogelfutterhaus_04 Fachwerk-Vogelfutterhaus_03 Fachwerk-Vogelfutterhaus_04

Als nächstes aufleimen der 3mm Dachplatten. Nach dem trocknen wird mit Kaltkleber die Dachpappe aufgeklebt.

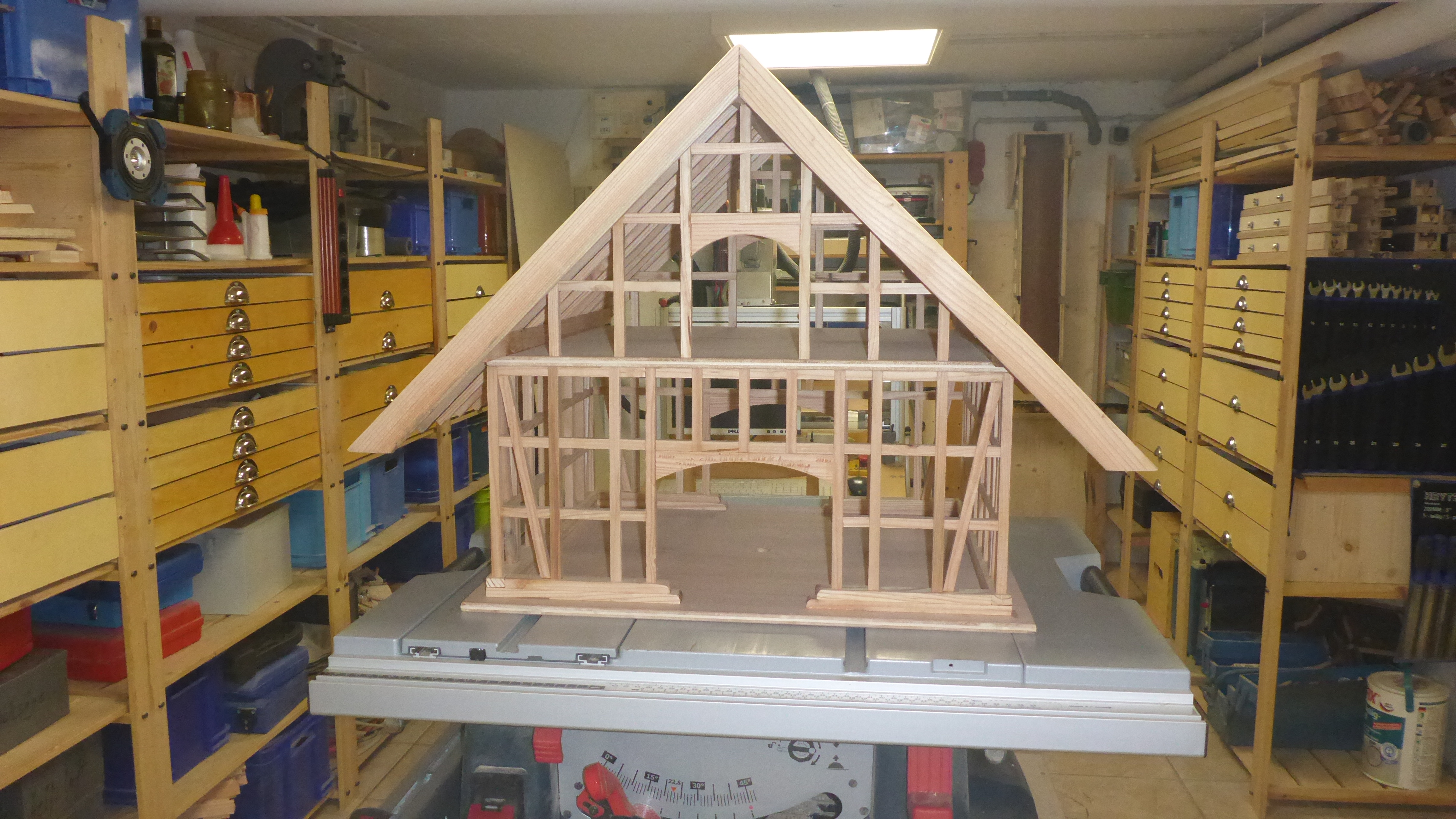

Und so sieht es dann fertig aus.

Fachwerk-Vogelfutterhaus_26 Fachwerk-Vogelfutterhaus_27 Fachwerk-Vogelfutterhaus_28 Fachwerk-Vogelfutterhaus_29 Fachwerk-Vogelfutterhaus_31 Fachwerk-Vogelfutterhaus_32

Fertig !


Die Auflageplatte.

Fachwerk-Vogelfutterhaus_20 Fachwerk-Vogelfutterhaus_21

Die Auflageplatte für das Futterhaus. So kann es in alle Richtungen gedreht werden.


Stückliste

PosBeschreibungAbmessungenBild
1Bodenplatte550mm x 500 x 10mmBild
2Geschossplatte500mm x 430 x 10mmBild
3Firstbalken20mm x 20mm x 554mmBild
4Dachplatten550mm x 495mm x 3mmBild
5Dachpappe1000mm x 550mmBild
6Fussplatte388mm ∅ x 18mmBild
74 Kopfbändern45x90mmBild
8Lärchenstäbe10x10mm ca. 26 MeterBild
9Lärchenstäbe10x20mm ca. 3 MeterBild
10Lärchenstäbe10x30mm ca. 0,5 MeterBild
11Schwellenholz20x20mm x 554mm DreieckleisteBild


Download

PosBeschreibungFormatDownload
1Baupläne im dxf-FormatZIP[ddownload id="4008"]
